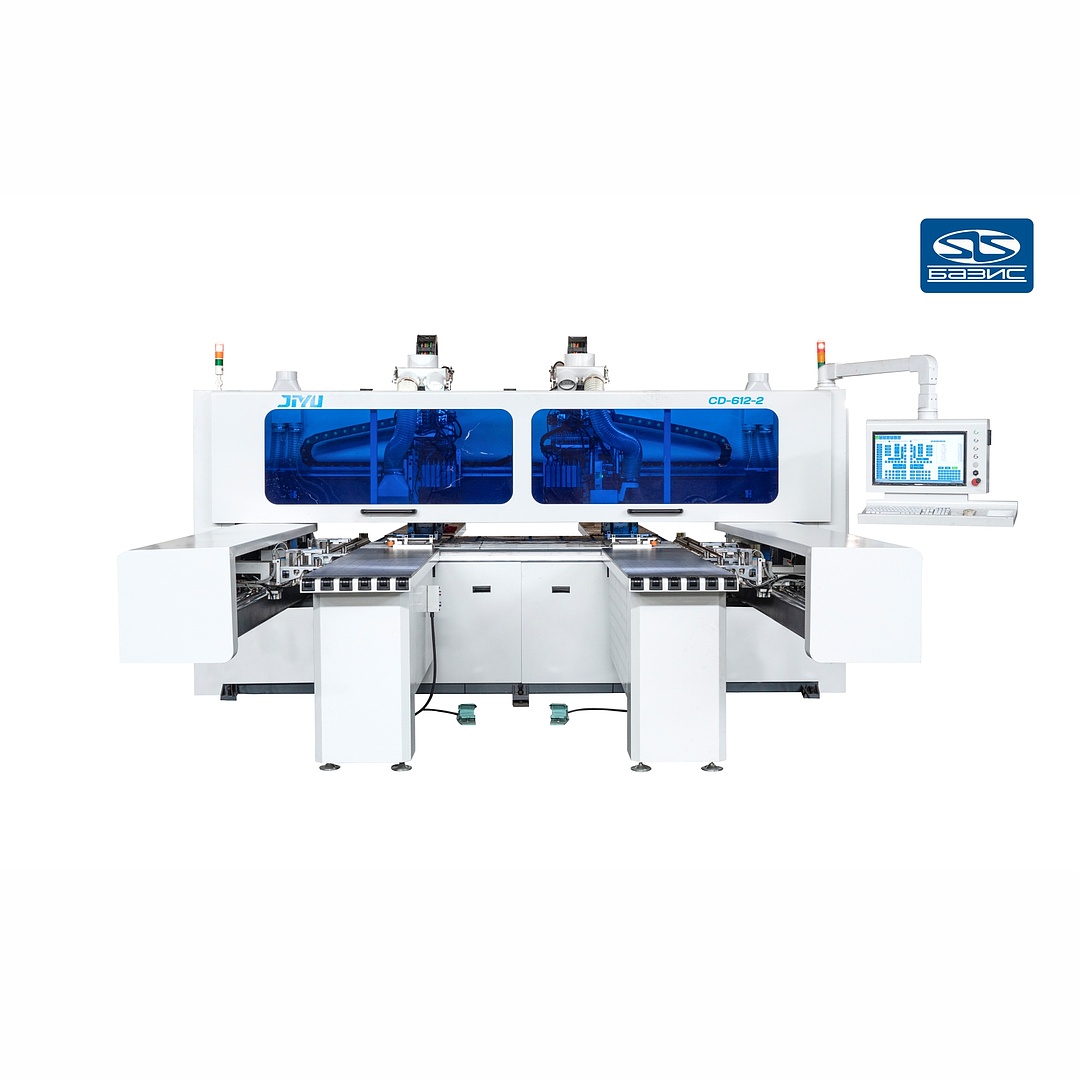

Назначение
Предназначен для высокоточного сверления сквозных и глухих отверстий в торцах и плоскостях мебельных щитов.
Использование промышленного управляющего компьютера, идеально сочетающего в себе различные программы для оптимизации карт сверления и фрезеровки, возможность работы со сканером штрих-кода, в разы ускоряет производительность технологического процесса. Выполнение любых карт присадки с шести сторон за один проход детали, фрезерование прямых и криволинейных пазов с помощью фрезерных агрегатов. Данная модель, предназначена для серийного производства и имеет возможность одновременной работы с двумя деталями с правой и левой линейки одновременно, что в разы увеличивает производительность по сравнению с классическим исполнением станка с одной линейкой
Применение
Применяется для присадки мебельных щитов: сверления сквозных и глухих отверстий и фрезерования пазов.
Компоненты станка
|
Система управления |
LNC |
Простой интерфейс управления, лаконичный и удобный / высокое качество и надежность |
|
Инверторы |
WEICHI/DELTA |
|
|
Направляющие |
FEILANGTE/HTPM |
Качественные направляющие и подшипники с 3х уровневым пылезащитным исполнением |
|
Тепловые реле |
Schneider |
|
|
Контакторы |
Schneider |
|
|
Мотор редуктор |
ZHONGDA |
Прямой привод, отсутствие ремней, высокая точность и стабильность перемещения |
|
Servo System |
MOTONG |
Усовершенствованная прецензионная версия для стабильной работы на высоких скоростях |
Конструктивные особенности

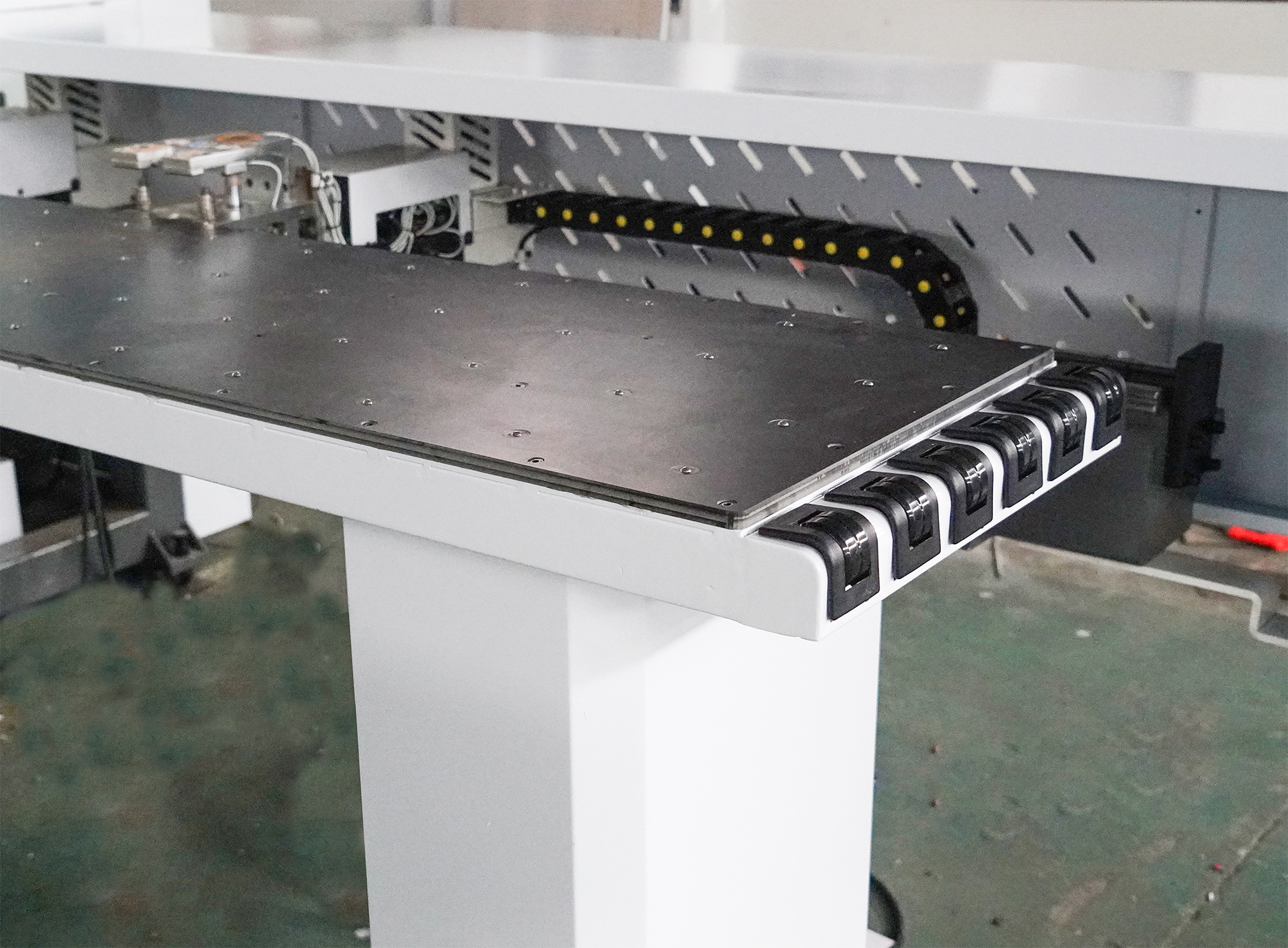

ПОДАЮЩИЕ СТОЛЫ
Система поддува образует воздушную подушку, облегчает подачу детали в зону обработки и помогает сохранить поверхность материала без царапин.

АВТОМАТИЧЕСКИЙ РАЗГРУЗОЧНЫЙ СТОЛ
Быстро выводит готовую деталь из зоны обработки. При необходимости можно программно задать её возврат к оператору в зону загрузки.

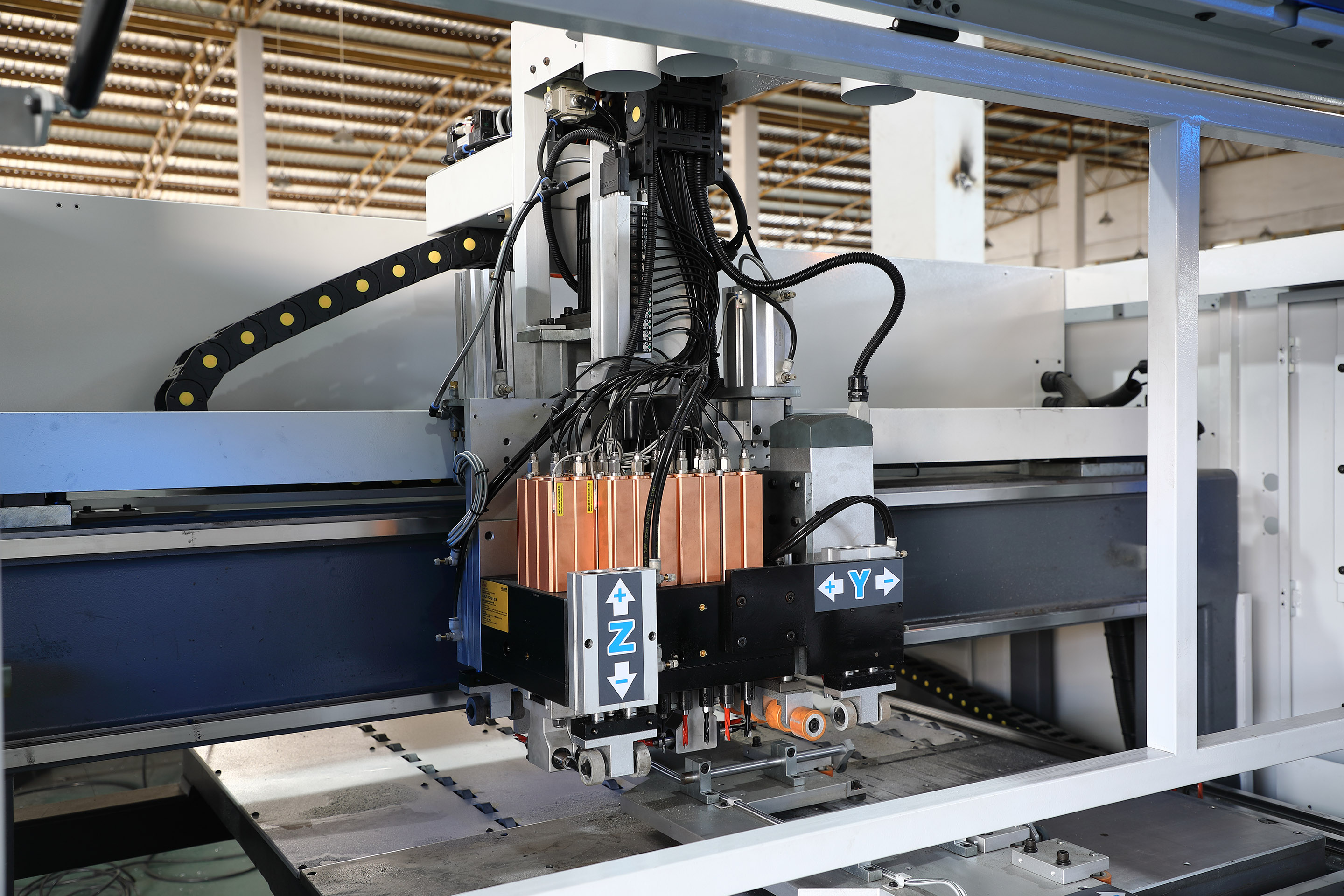

СВЕРЛИЛЬНЫЕ ГРУППЫ
Четыре сверлильные группы — две верхние и две нижние — и четыре фрезерных узла в стандартной комплектации. Один верхний фрезерный узел оснащён автоматической сменой инструмента. Каждая верхняя голова имеет 12 вертикальных и 8 горизонтальных шпинделей по схеме 4+4, нижняя — 9 вертикальных шпинделей. Мощность фрезерного узла — 3,5 кВт.

КОМПОНОВКА ОДНОЙ СВЕРЛИЛЬНОЙ ГРУППЫ
Верхняя сверлильная группа имеет 12 вертикальных и 8 горизонтальных шпинделей, расположенных по схеме 4+4.

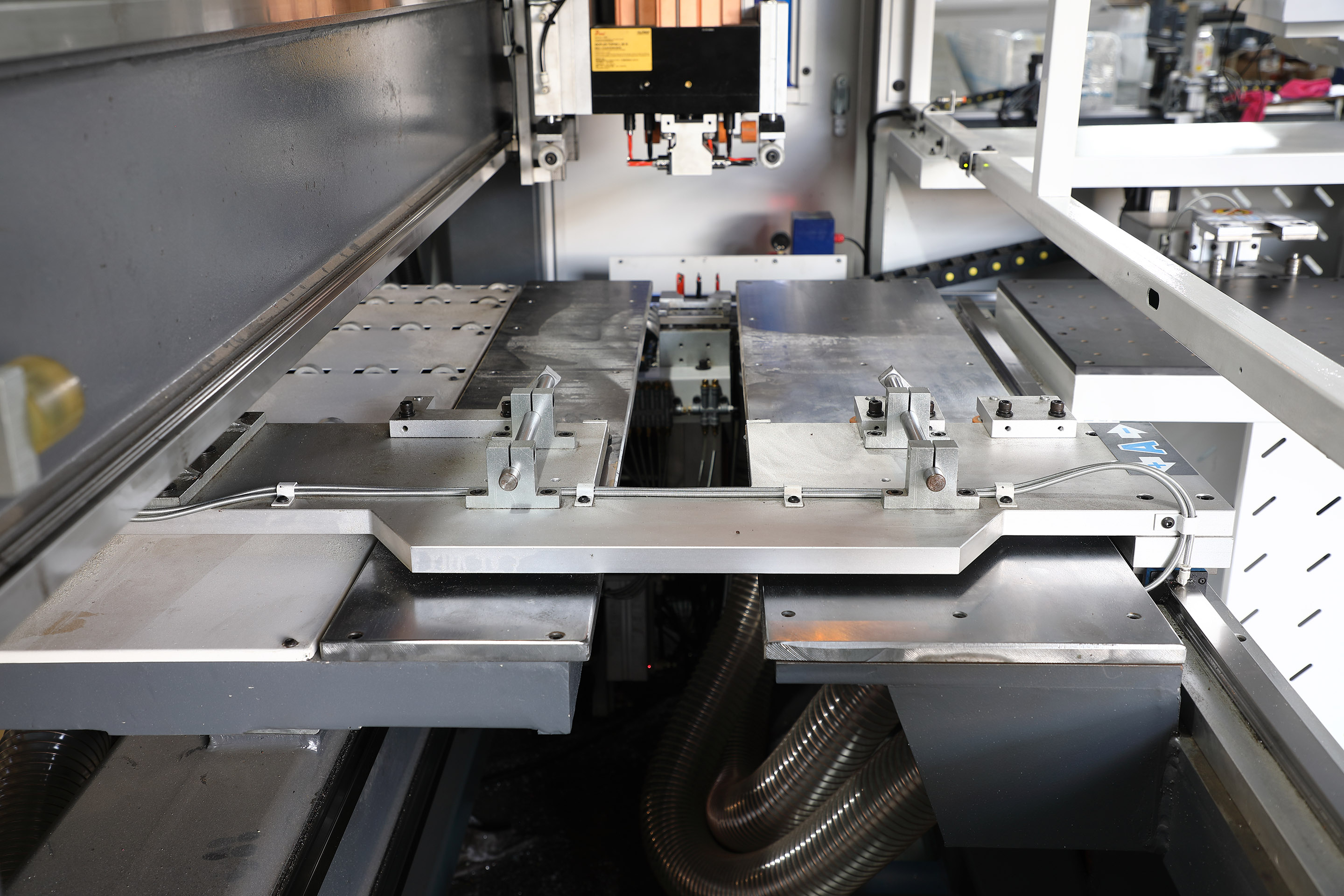

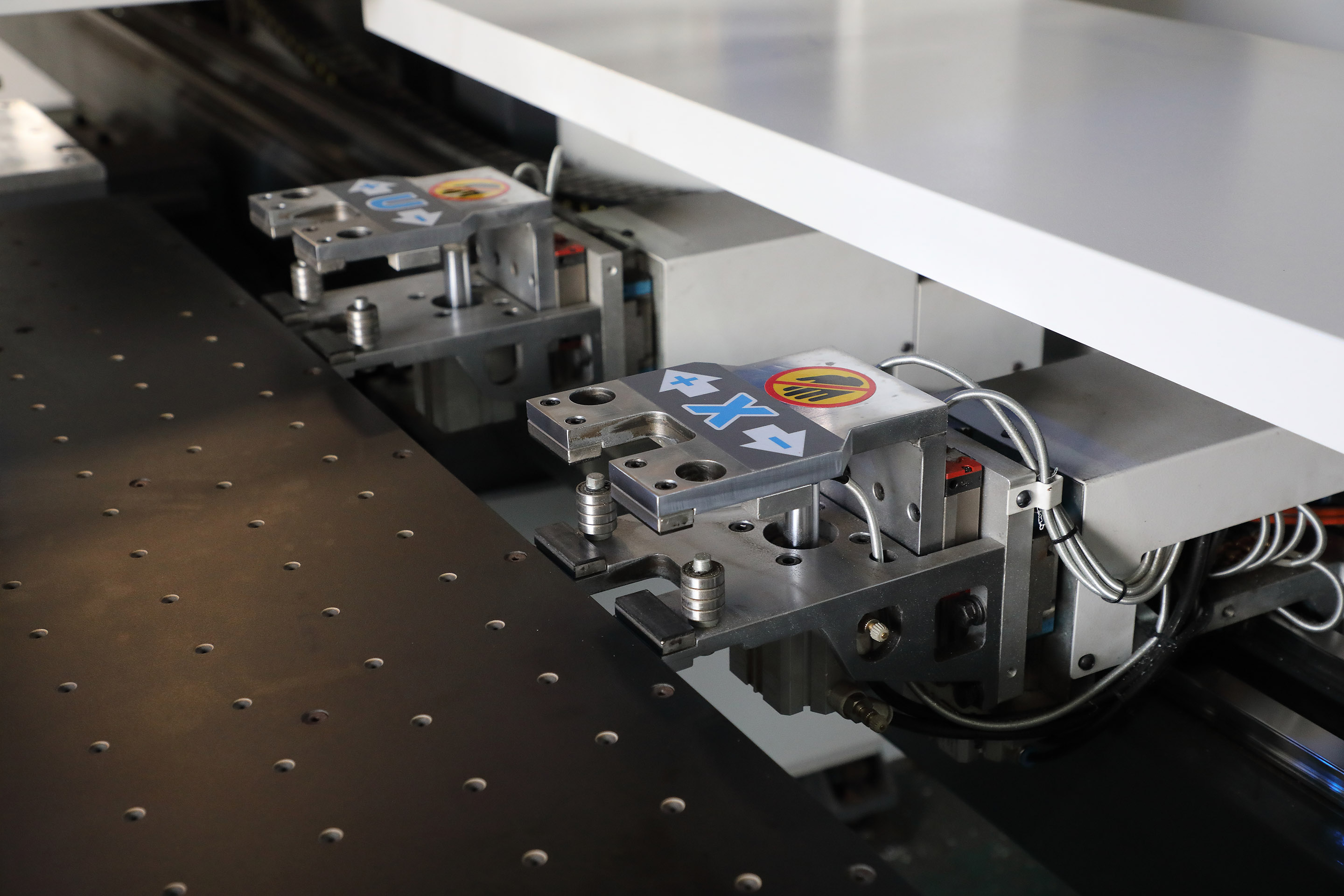

ПНЕВМАТИЧЕСКИЕ ЗАХВАТЫ
Пневматические захваты удерживают и точно перемещают деталь. Направляющие и линейные подшипники обеспечивают быстрый перехват детали и сокращают цикл обработки. Захваты перемещаются сервомоторами с абсолютными энкодерами.

ПРОГРАММНО УПРАВЛЯЕМЫЙ БОКОВОЙ УПОР
Боковой упор с обрезиненными роликами обеспечивает надёжное и точное позиционирование детали.

ЛИНЕЙНЫЕ НАПРАВЛЯЮЩИЕ
Обеспечивают точное перемещение рабочих узлов.

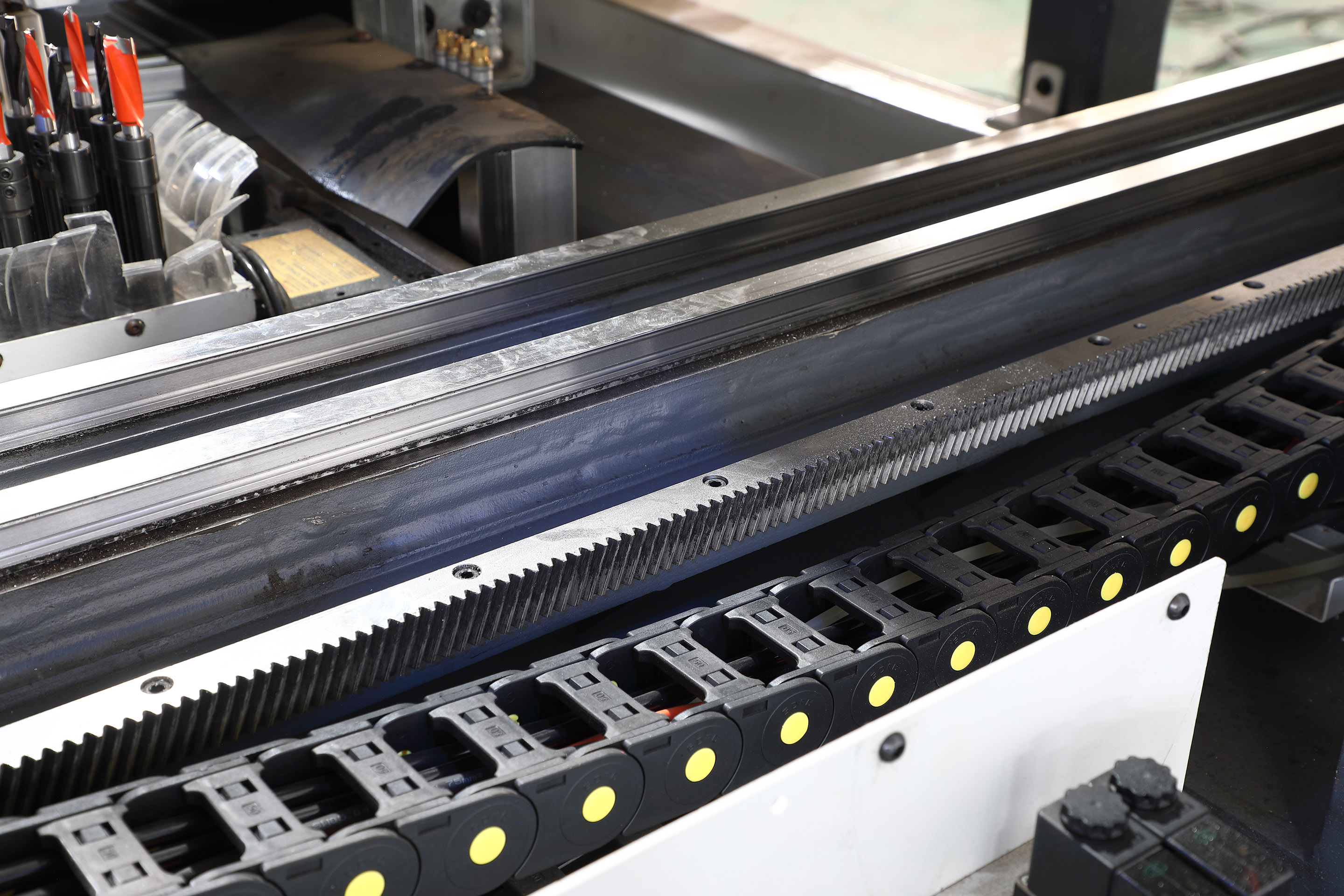

СИСТЕМА ПЕРЕМЕЩЕНИЯ ПО ОСИ Y
Перемещение по оси Y выполняется по косозубой рейке, рассчитанной на высокую несущую способность, скорость и точность.

ПЕРЕМЕЩЕНИЕ ПО ОСИ Z
Винтовая пара обеспечивает точное перемещение сверлильной группы по оси Z.

СЕРВОДВИГАТЕЛИ
Перемещение рабочих узлов выполняется сервоприводами.

ПРОМЫШЛЕННЫЙ КОМПЬЮТЕР
Промышленный компьютер с программой оптимизации карт присадки. Предусмотрена совместимость с БАЗИС и возможность связи с заводом для настройки и корректировки параметров.

СКАНЕР ШТРИХКОДА
Предусмотрена работа со сканером штрихкода для ускорения технологического процесса.
