Назначение

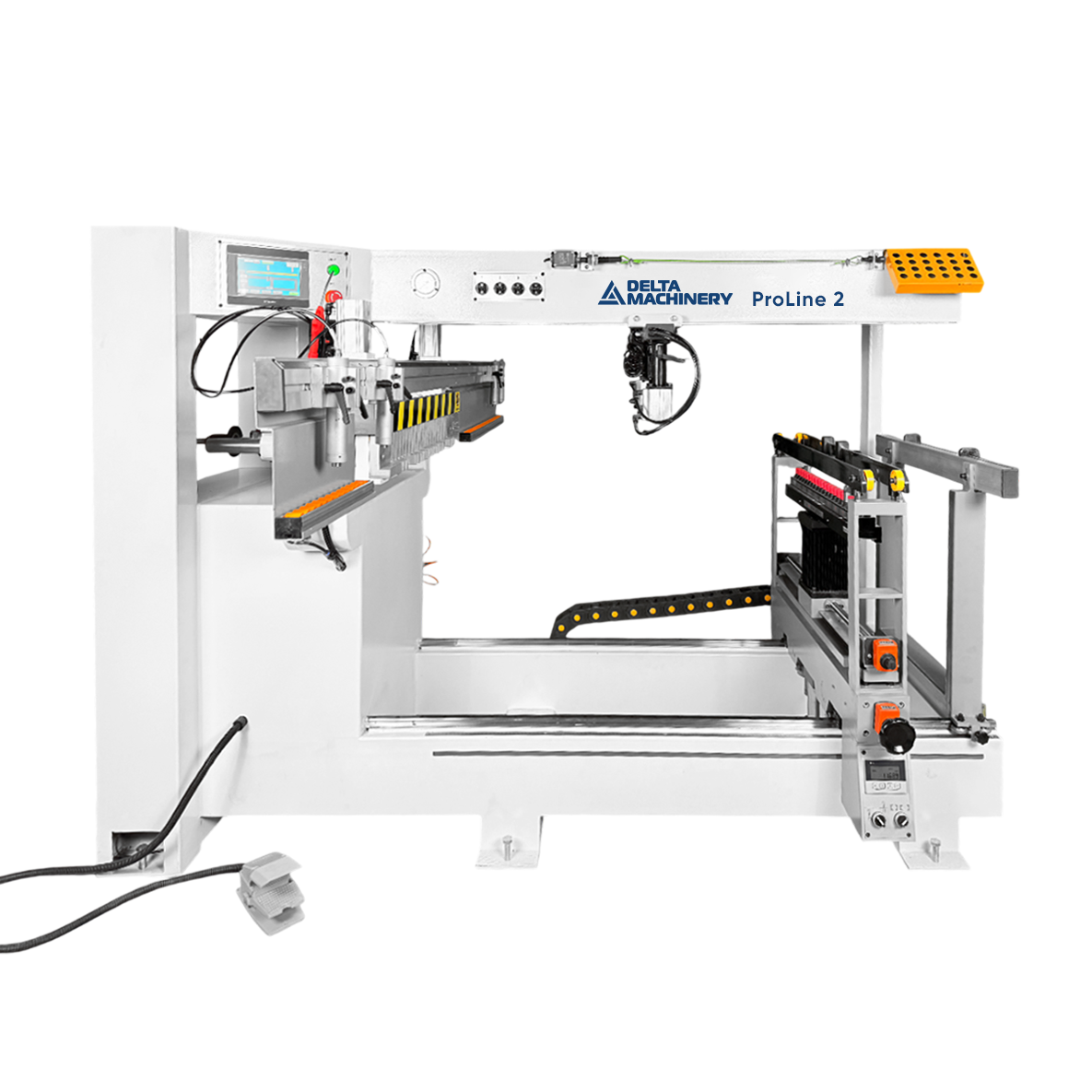

Предназначен для высокоточного сверления за один проход сквозных и глухих отверстий в кромках и пластях мебельных щитов, деталях корпусной мебели
Применение
Применяется для сверления отверстий в мебельных щитах и деталях корпусной мебели.
Преимущества
- Универсальность присадки за счет наличия горизонтальных и вертикальных траверс
- Поворот вертикальной сверлильной группы на 90°
- Пневмофиксация сверлильных траверс
- Отображение размера на вериткальной траверсе на дисплее+дополнительное дублирование размера по цифровой линейке
- Четыре пневмоупоров
Конструктивные особенности

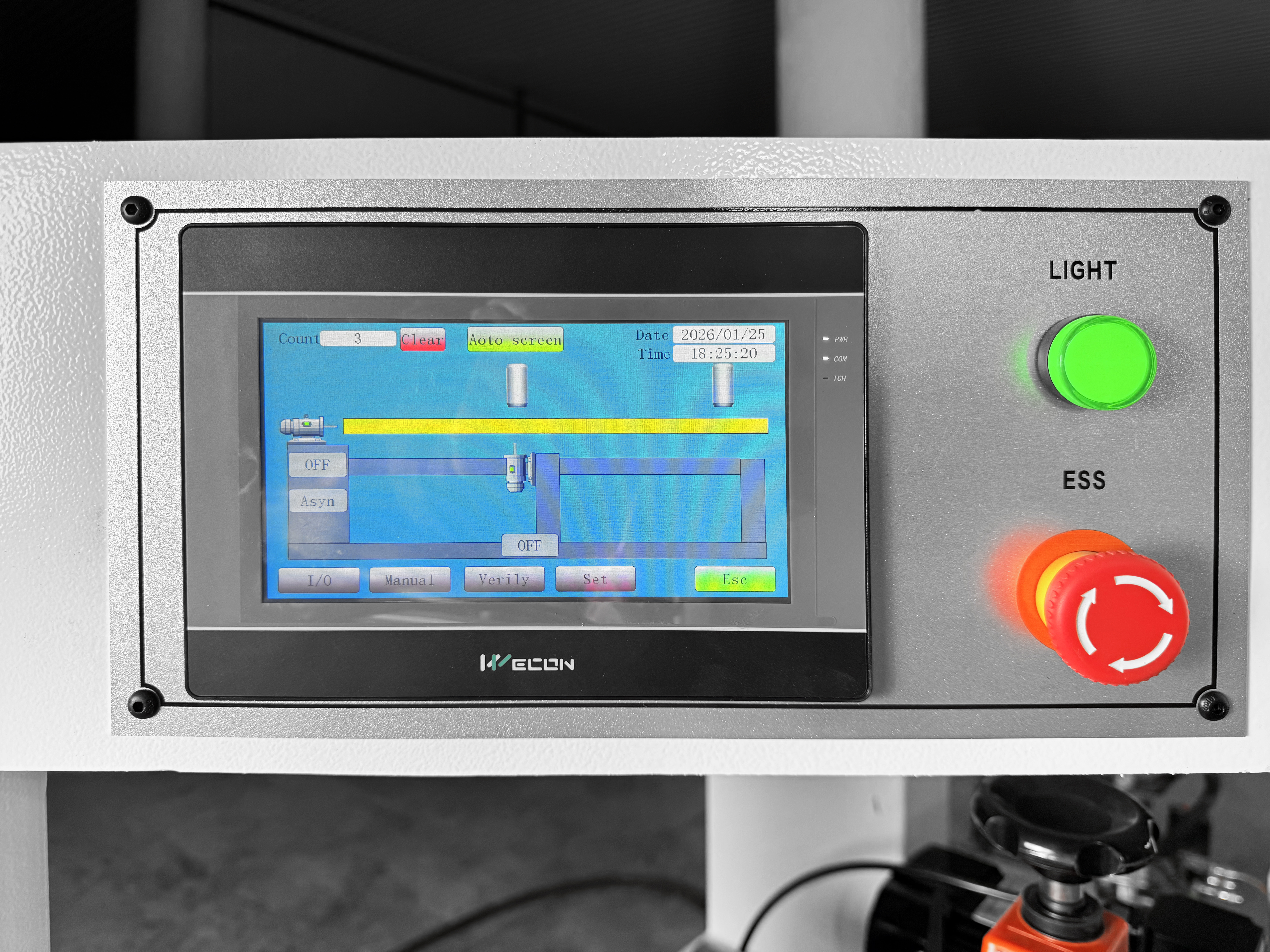

ПУЛЬТ УПРАВЛЕНИЯ
Управление сверлильными траверсами с помощью PLC пульта.

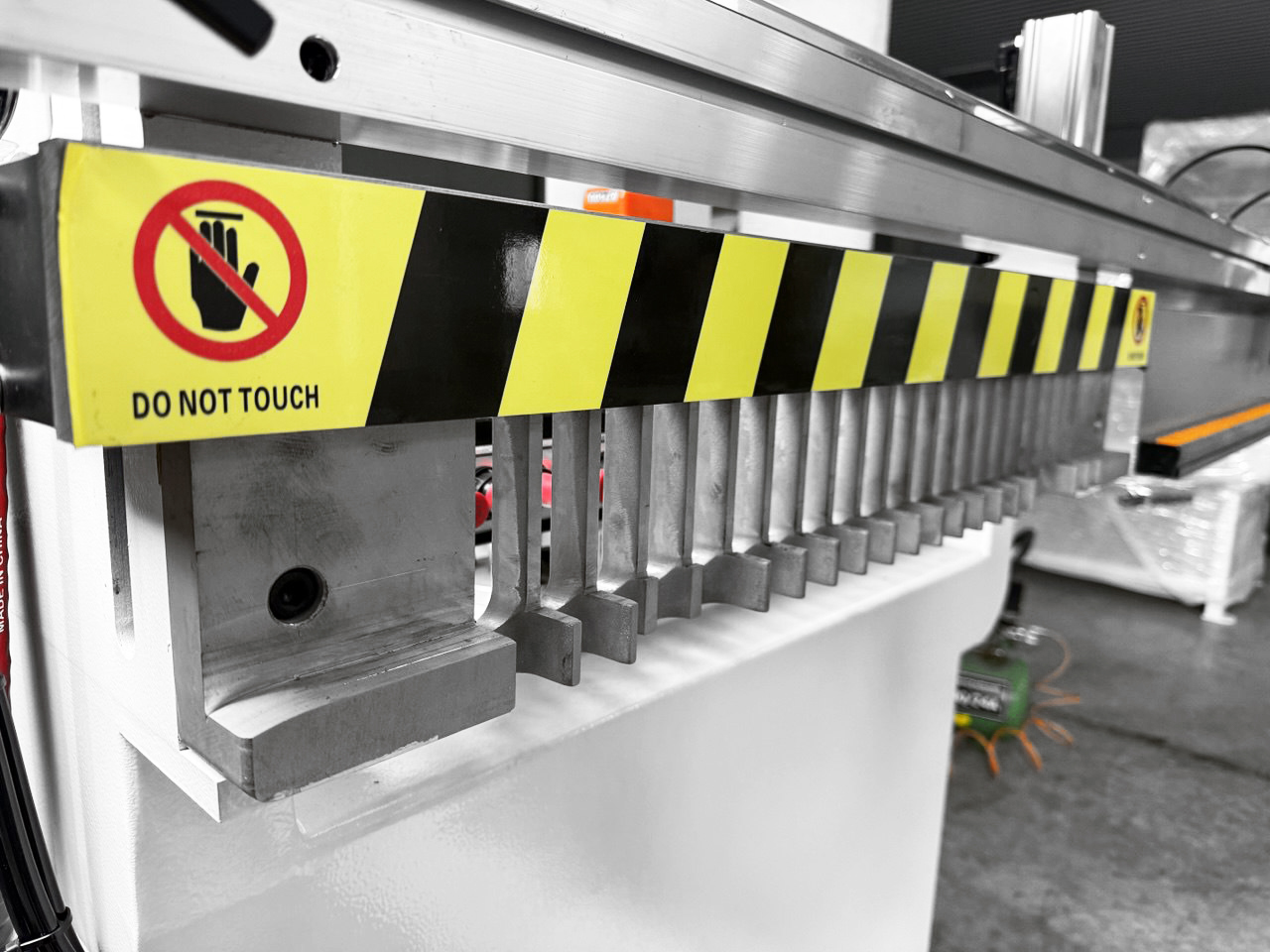

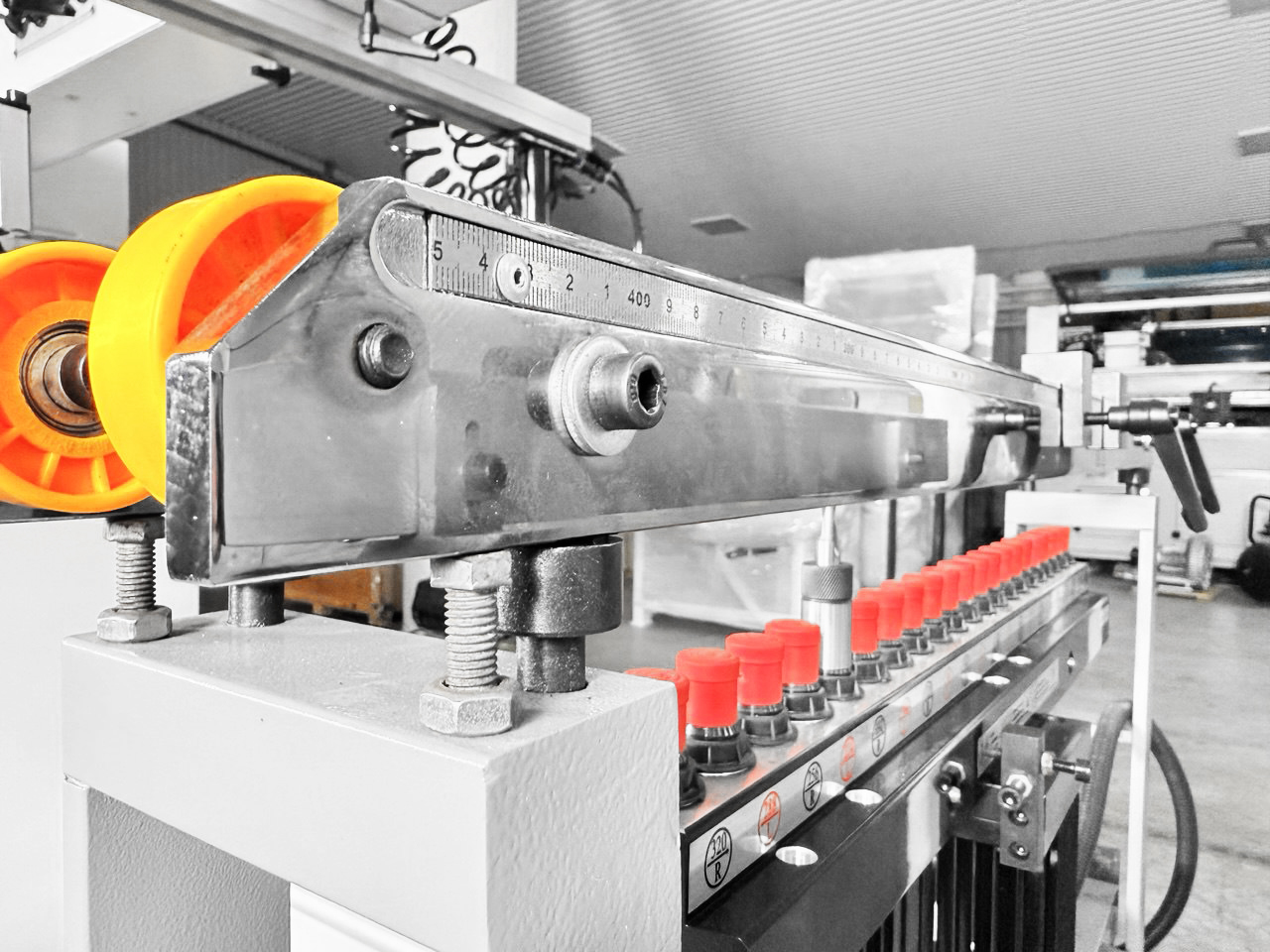

СВЕРЛИЛЬНЫЕ ТРАВЕРСЫ
Станок оснащен двумя сверлильными траверсами на каждой из которых 21 шпиндель с шагом 32мм. Одна траверса горизонтальная, для сверления в торец детали и одна траверса вертикальная для сверления в пласть.
Вертикальная сверлильная траверса может легко быть развернуты под 90 градусов, что значительно ускоряет присадку на некоторых типах карт сверления, например, на сверлении ряда отверстий под полкодержатели в боковых конструкционных панелях за один проход.
Вертикальная сверлильная траверса плавно перемещается по направляющим на заданный размер сверления, индикация размера на электронном табло, дублируется механической цифровой шкалой что позволяет производить двойной контроль точности позиционирования.

ФИКСАЦИЯ ТРАВЕРСЫ
Фиксация траверсы на заданном размере производится с помощью механического тормоза, активируемого переключателем, расположенным рядом с электронным табло.

ПНЕВМАТИЧЕСКИЕ УПОРЫ
За позиционирование детали по глубине отвечают 4 пневматических упора, выбор необходимых упоров производится с помощью переключателей на центральной панели, что значительно сокращает время позиционирования детали и сокращает время присадки.

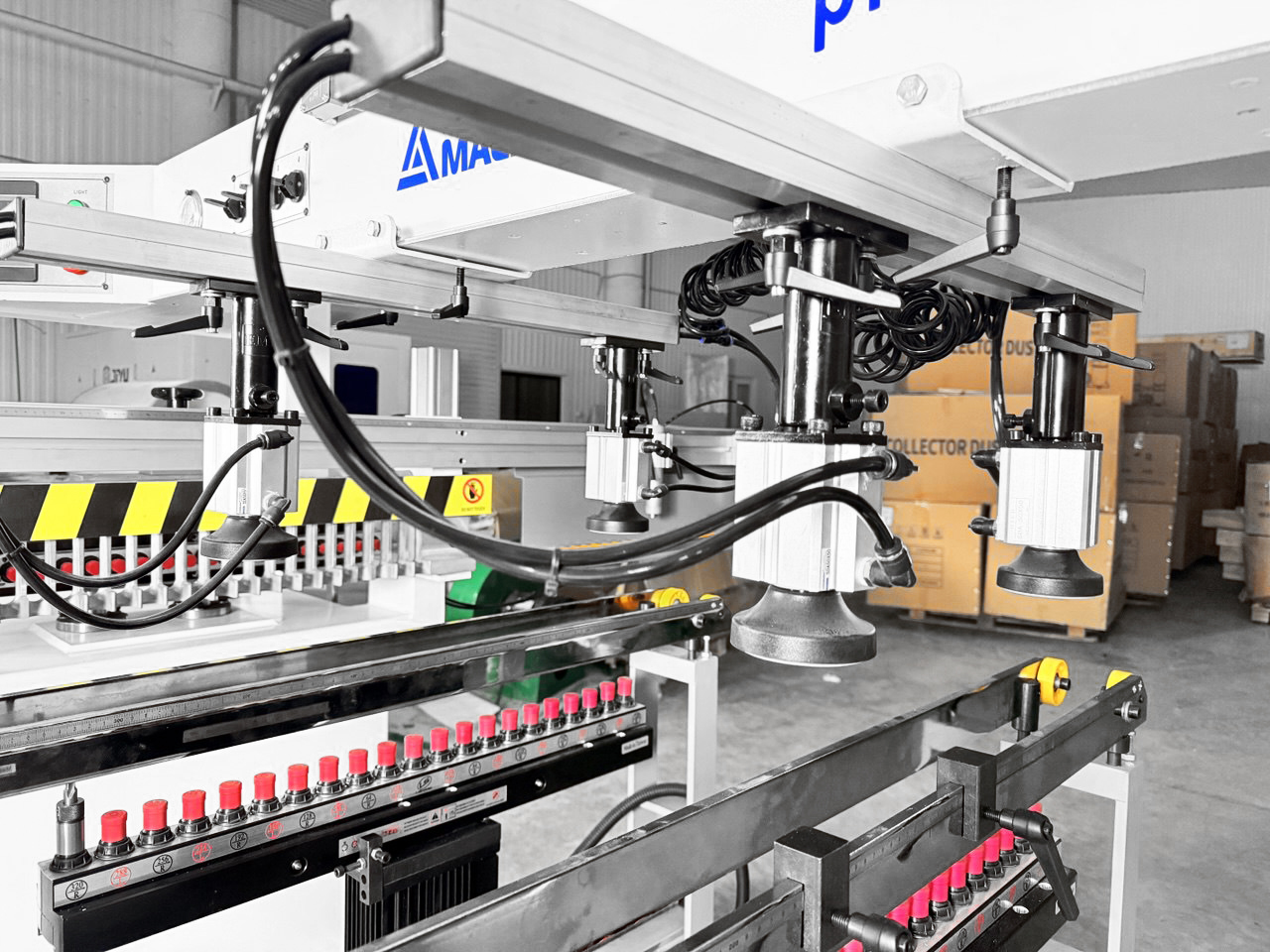

ПНЕВМАТИЧЕСКИЕ ПРИЖИМЫ
За фиксацию деталей в процессе цикла сверления отвечают 2 регулируемых пневматических прижима.

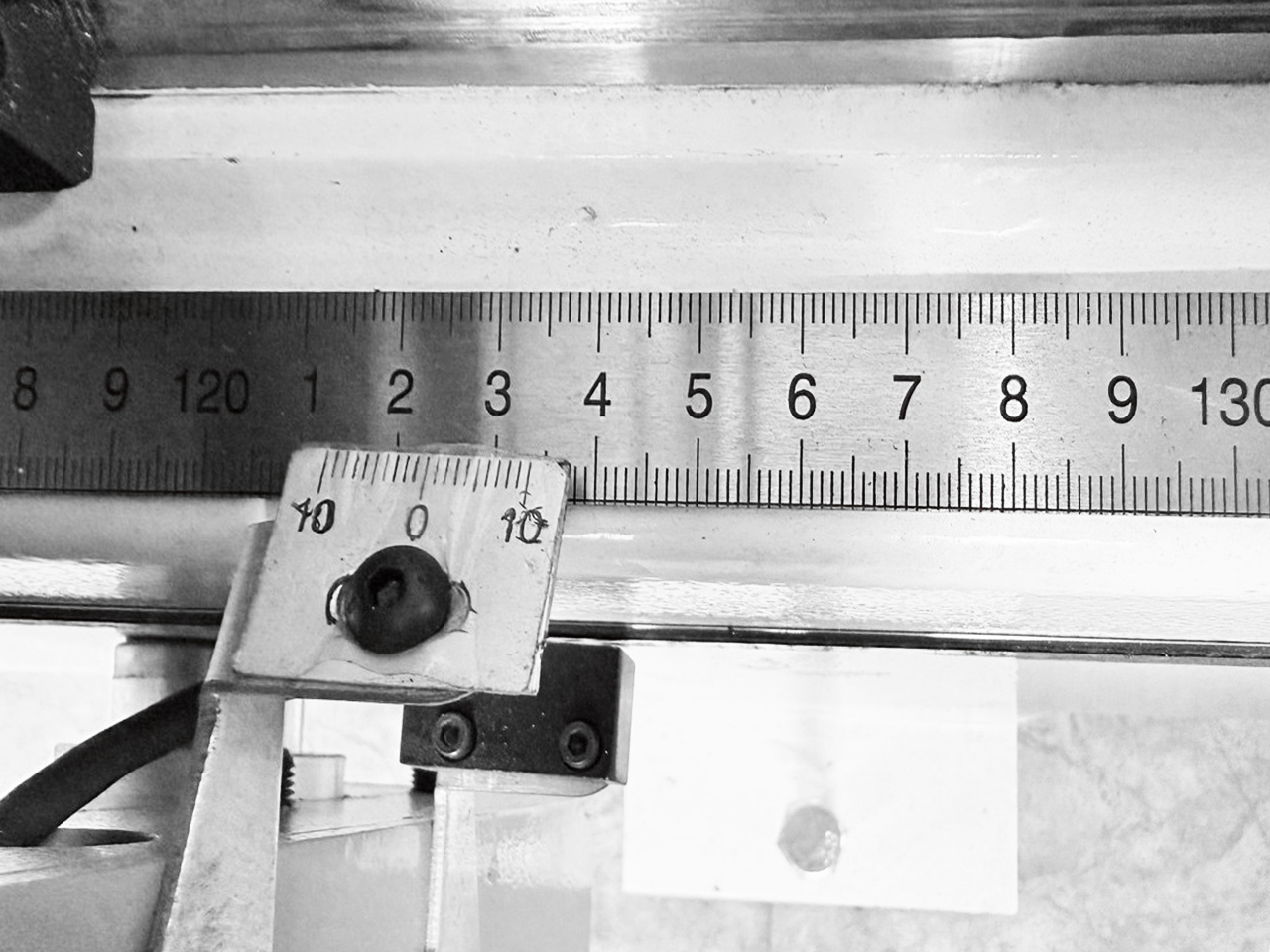

УСТРОЙСТВО ДЛЯ ПАРАЛЛЕЛЬНОСТИ СВЕРЛЕНИЯ
Для обеспечения параллельности сверления узких деталей станок оснащен специальной линейкой со шкалой и перекидными упорами, что позволяет исключить брак при позиционировании узких элементов мебели.

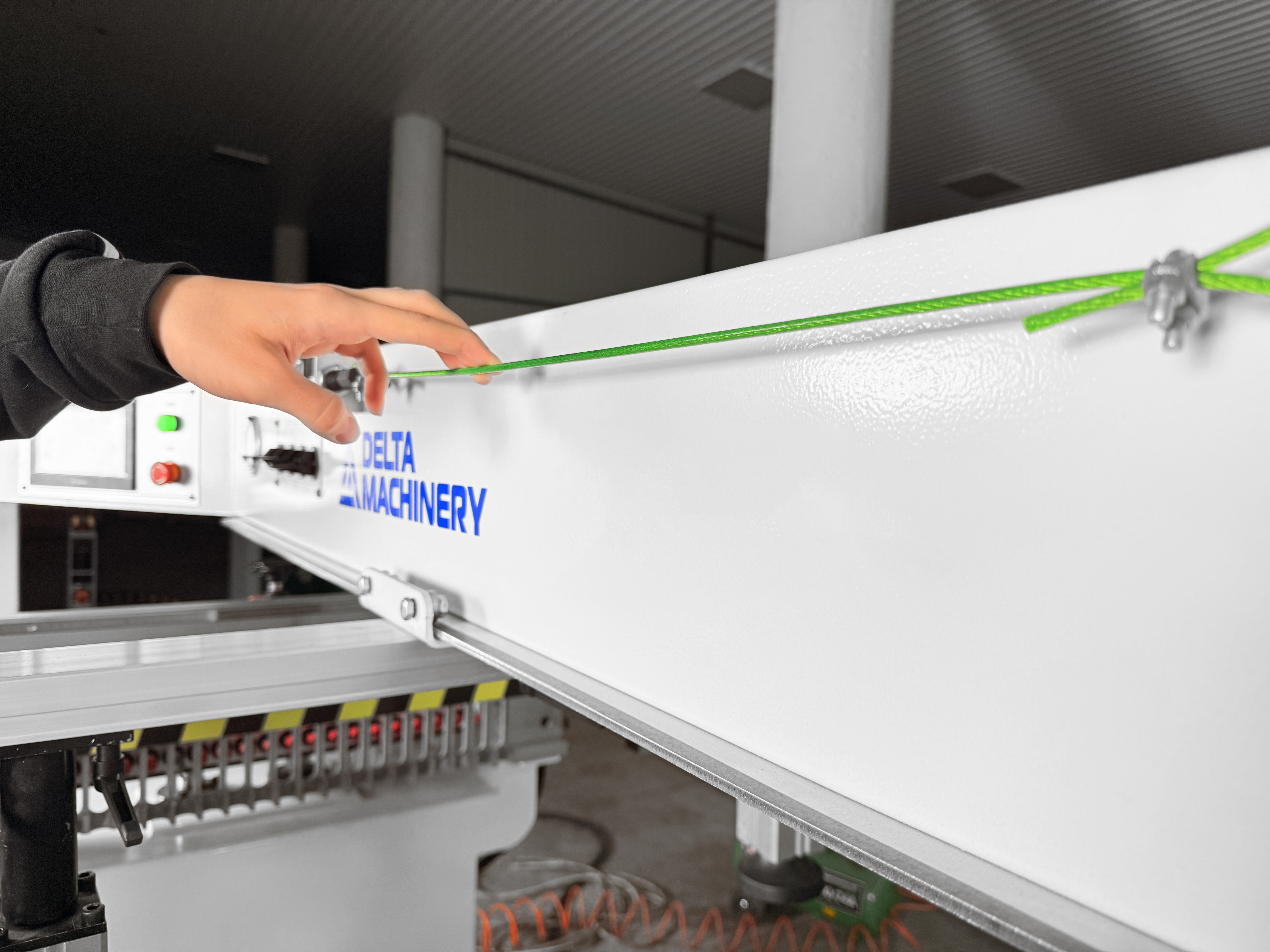

АВАРИЙНЫЙ ТРОС
Для обеспечения дополнительной безопасности при работах, на передней части станка, по всей ширине рабочего места оператора проложен аварийный трос отключения станка, это поможет избежать травм или брака при возникновении нештатной ситуации. Оператор всегда сможет быстро произвести аварийное отключение.

ТРЕК-ШИНА
Все силовые и управляющие кабели и шланги скоммутированы в специальной трек-шине, это обеспечивает надежную и безопасную работу сверлильных групп при постоянном перемещении на разные размеры.

СИСТЕМА СМАЗКИ
Для удобства обслуживания станок оснащен системой механической смазки.

ЭЛЕКТРИЧЕСКИЙ ШКАФ
Электросхема станка собрана только из качественных электрических компонентов.
