Назначение

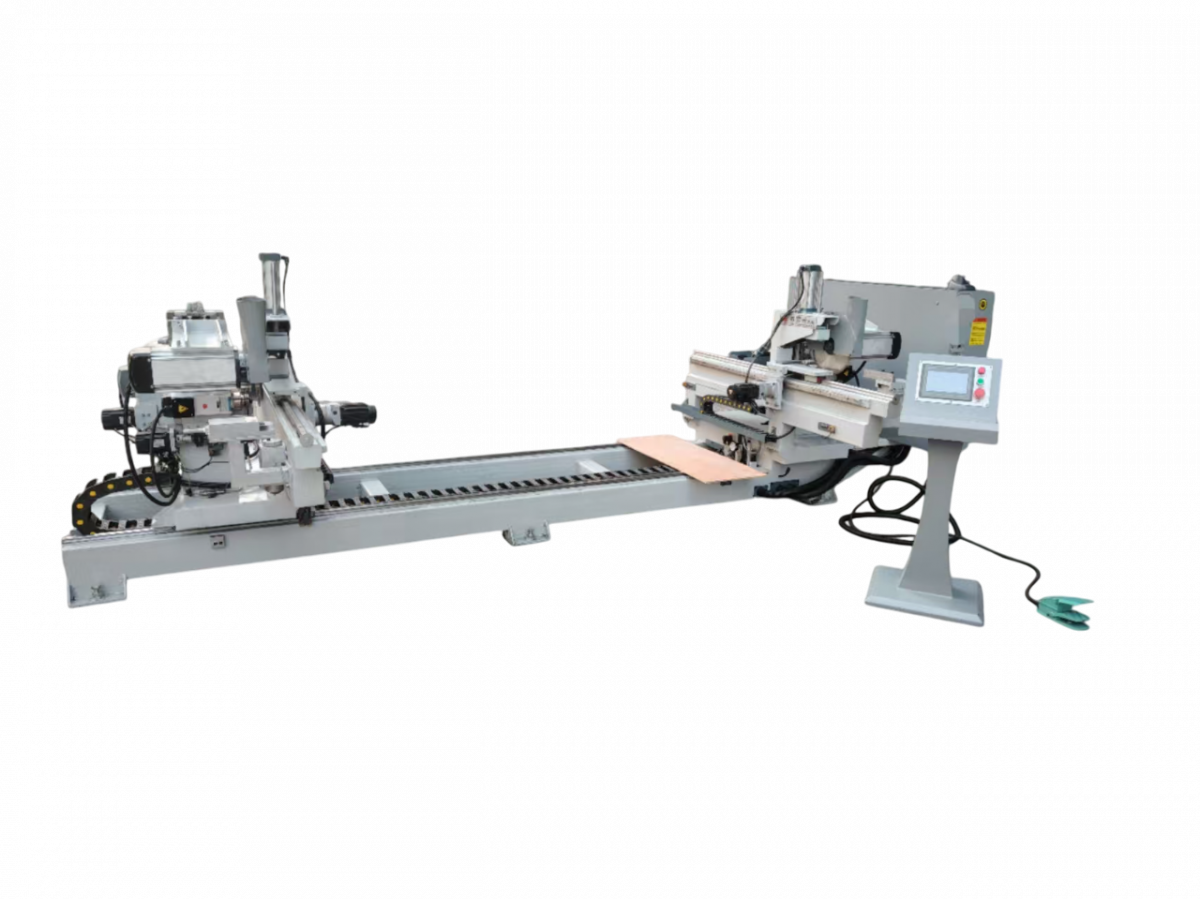

Станок предназначен для торцевания, сверления элементов дверных коробок
Применение
Технологические возможности станка позволяют использовать его на крупных и средних предприятиях по производству различных дверей, погонажных изделий и клееных мебельных щитов, на предприятиях по выпуску элементов мебели, декоративных панелей, паркета и других деревообрабатывающих производствах.
Схема обработки
Ручная укладка заготовки в зону прижима → Далее старт цикла →Автоматический зажим заготовки → подача прижимной группы в зону пиления и сверления →Пиление и сверление в автоматическом режиме → возврат заготовки в зону подачи→ укладка новой заготовки.Преимущества
- Станок автоматически торцует заготовку с двух сторон одновременно под углами 45°/90°, сверлит отверстия под крепежные соединительные элементы под углом 45°. Проведение всех операций за одну установку гарантирует отсутствие сколов на изделиях и точность сборки.
- Система прижима заготовок позволяет надежно фиксировать их в двух точках. Прижим заготовки осуществляется пневмо цилиндрами и имеет возможность регулировки усилия прижима.
- Первым этапом осуществляется пиление под углом 90 градусов. Два двигателя расположенные друг напротив друга имеют мощность 4 кВт каждый (частота вращения 2880 об/мин).
- Пильный блок вместе с двигателем подается в зону резаться с помощью пневмоцилиндров, после обработки узел возвращается на исходную позицию, это позволяет заготовке вернуться в зону подачи.
- Вторым этапом осуществляется пиление под углом 45 градусов. Два двигателя расположенные друг напротив друга имеют мощность 4 кВт каждый (частота вращения 2880 об/мин).
- Третьим этапом осуществляется сверление отверстий под углом 45 градусов. Мощность каждого сверлильного двигателя составляет 1,5 кВт. Двигатель имеет регулировки в различных осях. Так же имеется регулировка межцентрового расстояния между двумя сверлами от 20 до 112 мм
-
Станок оснащен линейными направляющими с сечением 25 мм. Смазка направляющих происходит в автоматическом режиме.
- Для регулировки длины используется серводвигатель мощностью 1 кВт в паре с планетарным редуктором. Передача происходит посредством пары: шестерни и рейки.
- Управление станком происходит с простого и надежного PLC дисплея
Общие характеристики
Модель
ID6-2500
Производитель
DELTAMACHINERY
Напряжение, В
380
Страна производства
Китай
Длина обрабатываемого материала, мм
600 - 2500
Регулировка межцентрового расстояние между двумя сверлами, мм
20 - 112
Мощность двигателей пильного узла, Вт
4 x 4000
Мощность двигателей сверлильной групп, Вт
2 x 1500
Мощность сервопривода регулировки по длине, Вт
1000
Мощность сервоприводов подачи заготовки, Вт
2 x 1500
Толщина обрабатываемого материала, мм
20 - 40
Максимальная ширина обработки, мм
70 - 200
Суммарная мощность, Вт
22000
Дополнительно
Габаритные размеры, мм
3600x1550x1500
Количество в упаковке, шт
1
Вес, кг
1 350
Код EAN
4687207711036
Документация
Руководство пользователя
