Назначение

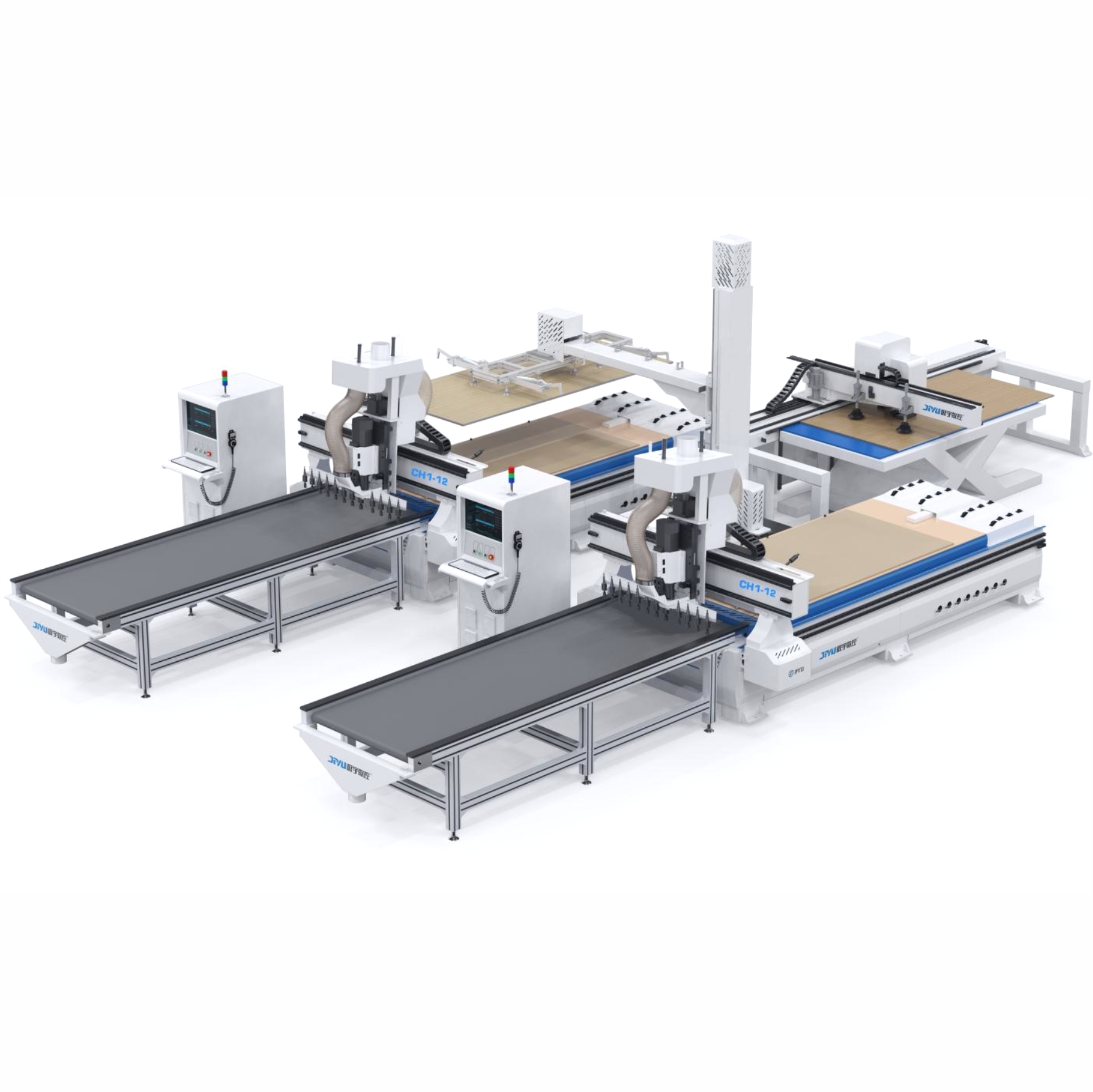

Автоматическая линия с автоматической печатью этикетки и роботизированной загрузкой материала на 2 обрабатывающих центра, предназначена для скоростной фрезерной обработки и плоскостной присадки плитных материалов в автоматическом режиме. Популярное и востребованное решение для изготовления корпусной мебели по технологии NESTING. Эффективно используется в серийных производствах мебельных деталей. Может использоваться как отдельно, так и быть внедрена в систему замкнутого автоматического цикла.
Применение
Состав линии

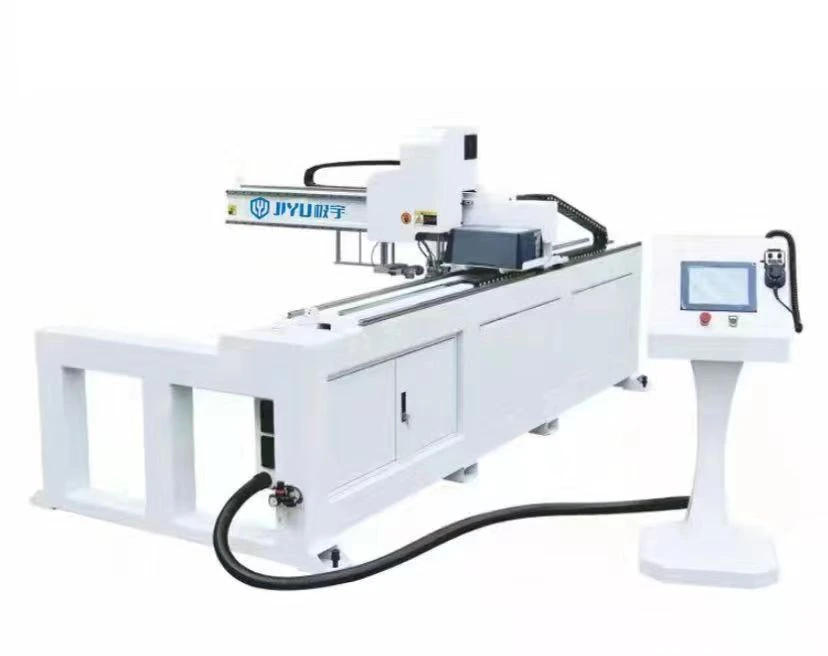

1. Автоматическая этикеровочная машина
В состав линии включена высокоскоростная автоматическая машина для нанесения этикетки, работающая в паре с гидравлическим подъемным столом, обеспечивающим точное позиционирование пачки плитного материала. Автоматическая система нанесения этикетки консольного типа, оснащена промышленным принтером, устройством нанесения этикетки на материал с возможностью разворота печати на 90 градусов и системой интеллектуального выравнивания листа, управление осуществляется стойкой с промышленным компьютером.

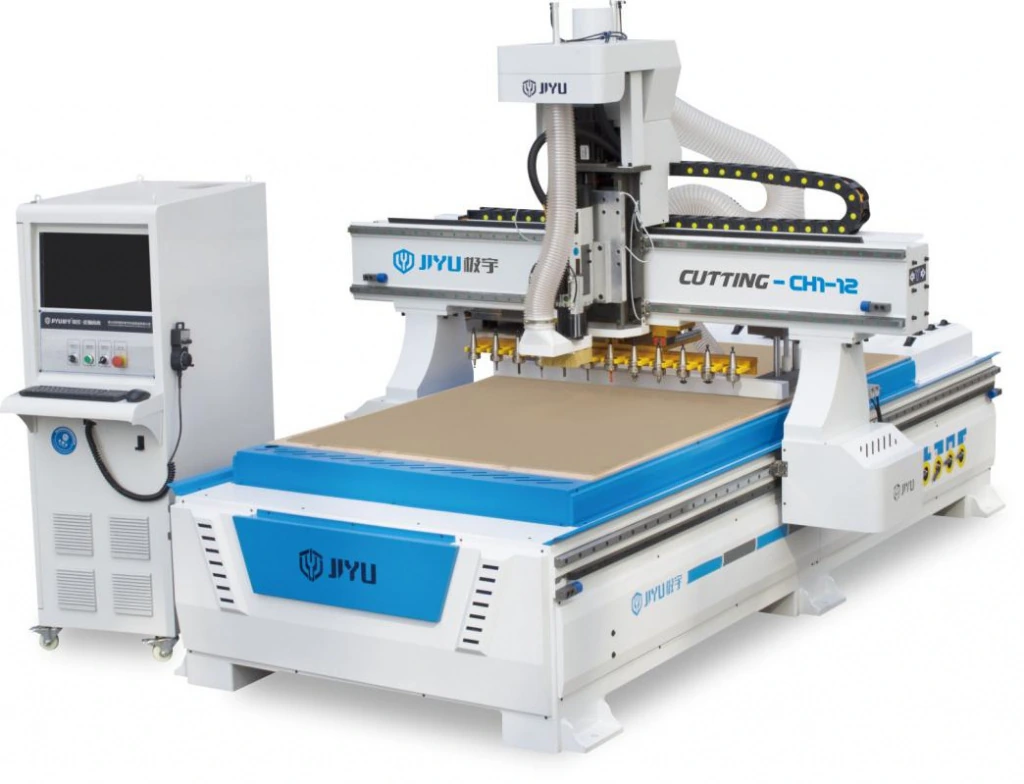

2. Фрезерный станок с ЧПУ CH1-12
Станок оснащен шпинделем промышленной серии мощностью 9 кВт с оборотами 18000 об/мин Способ смены инструмента: автоматический на 12 позиций Длительный срок службы, стойкость к нагрузкам, стабильная работа.

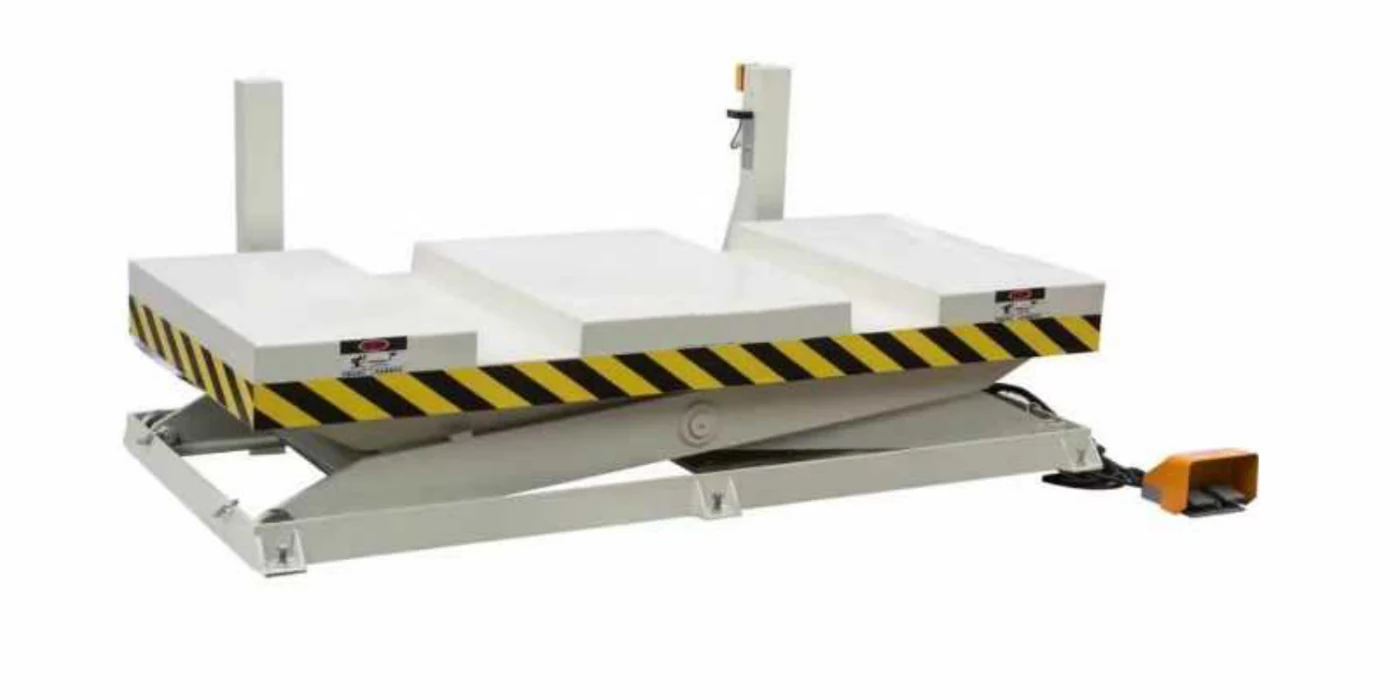

3. Гидравлический загрузочный стол
Подъем осуществляется при помощи электропривода, для обеспечения необходимой точности позиционирования пачки с помощью оптических датчиков.

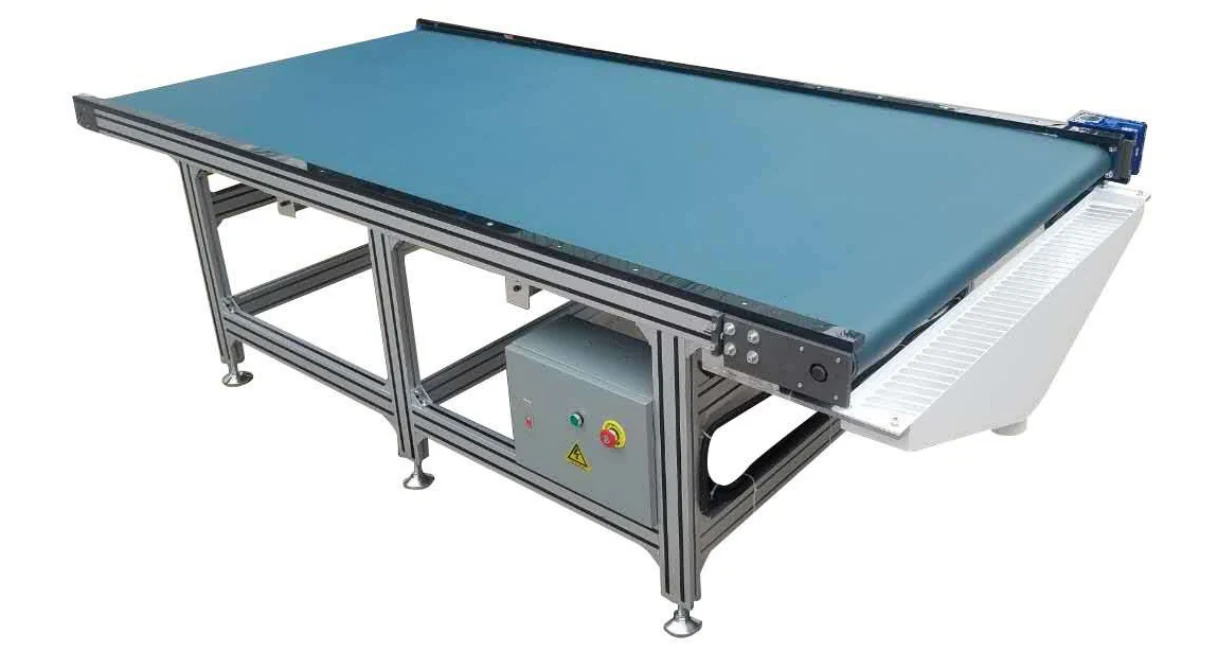

4. Разгрузочные столы
Разгрузочный стол оснащен оптическими датчиками для автоматического старта/остановки ленты с целью дальнейшей разгрузки в приемной зоне. Когда деталь, двигаясь по конвейерной ленте, пересекает световой луч, приемник получает сигнал, останавливающий конвейер, производится разгрузка, после чего конвейер возобновляет движение до следующей партии деталей.
Аспирационная система на выходе обеспечивает эффективное удаление оставшейся после обработки пыли и стружки.

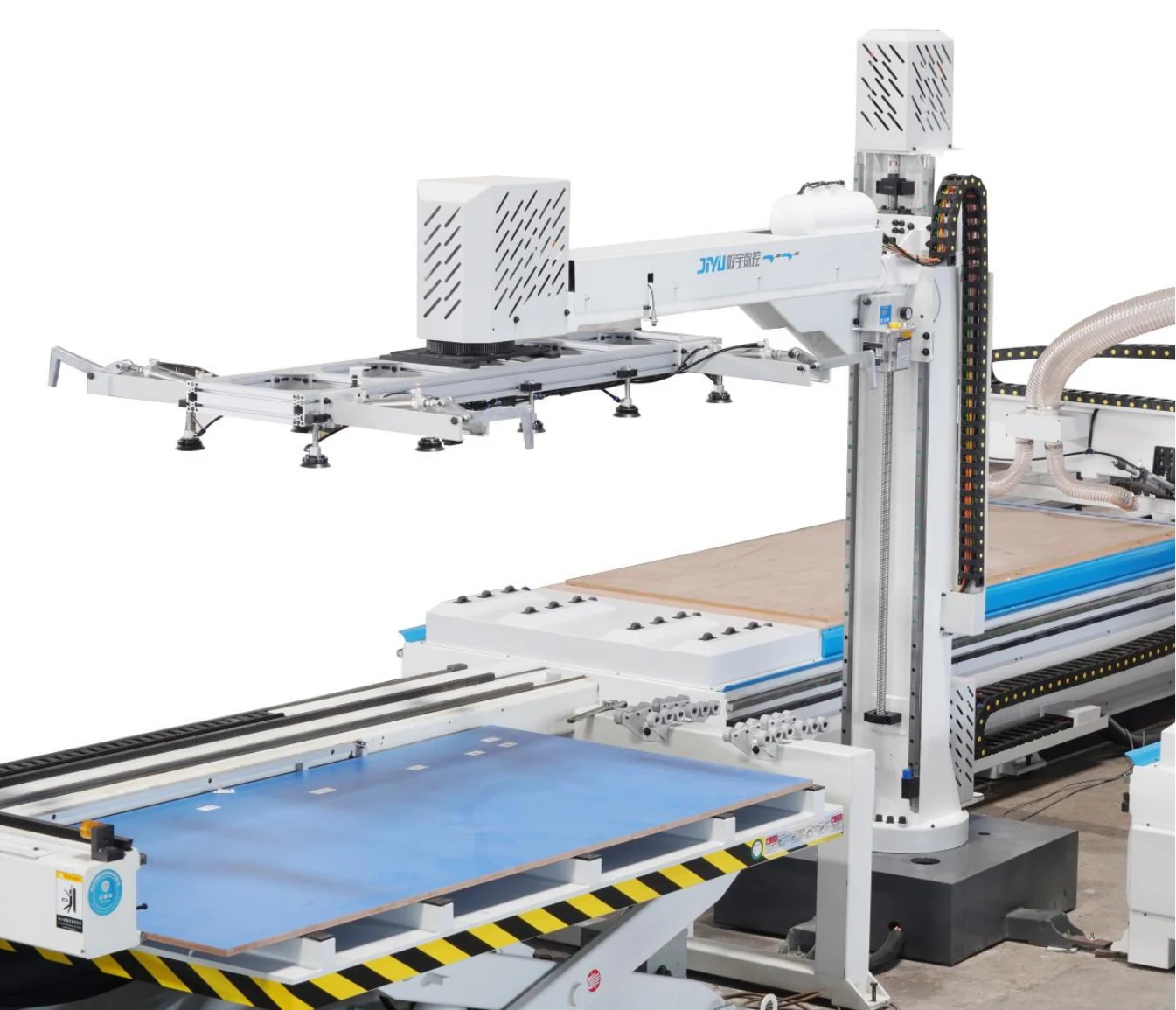

5. Поворотный робот для перемещения плитных материалов в процессе обработки
Предназначен для перемещения листов плитного материала от загрузочного стола и загрузки их на два фрезерных станка с ЧПУ.
Работает в автоматическом режиме в соответствии с требованиями исполняемой программы.
Конструктивные особенности

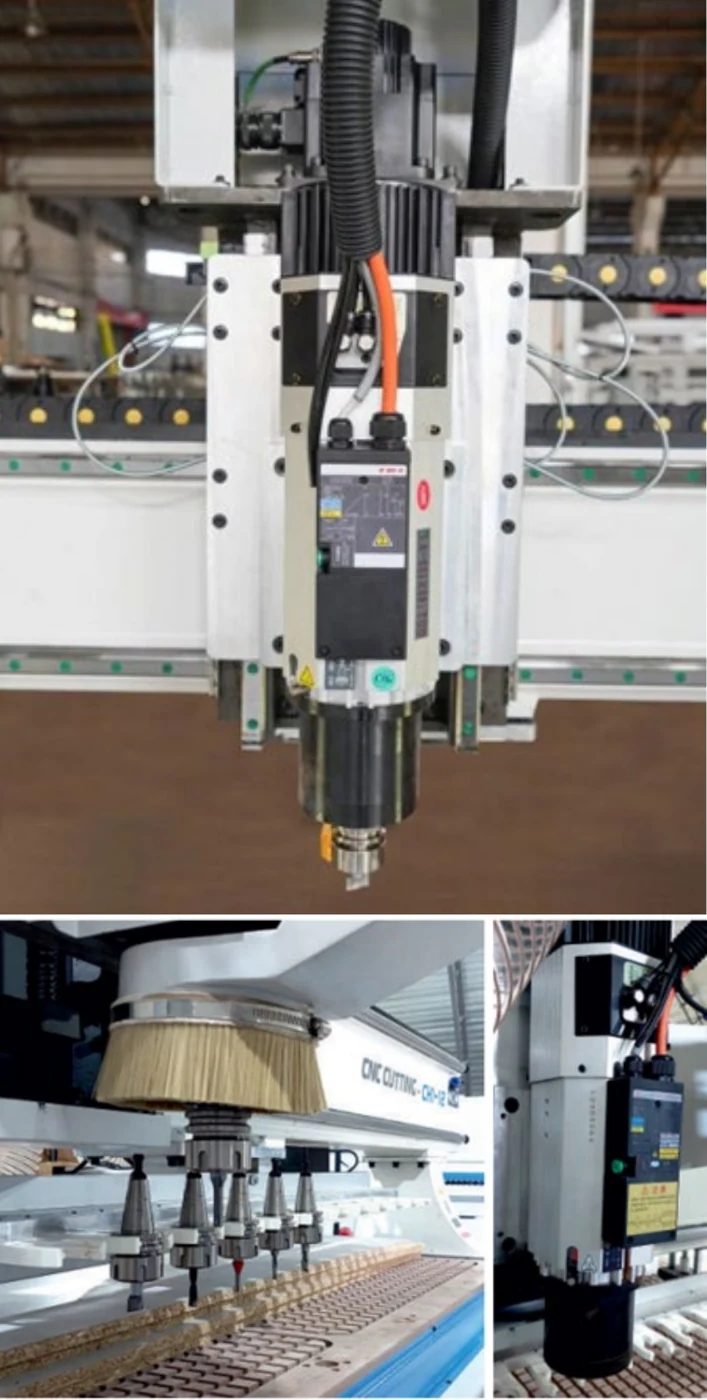

Блок обработки
Один высокоскоростной шпиндель мощностью 9 кВт с частотой вращения до 18 000 об/мин. Автоматическая смена инструмента; магазин на 12 позиций расположен на портале рядом с зоной обработки.

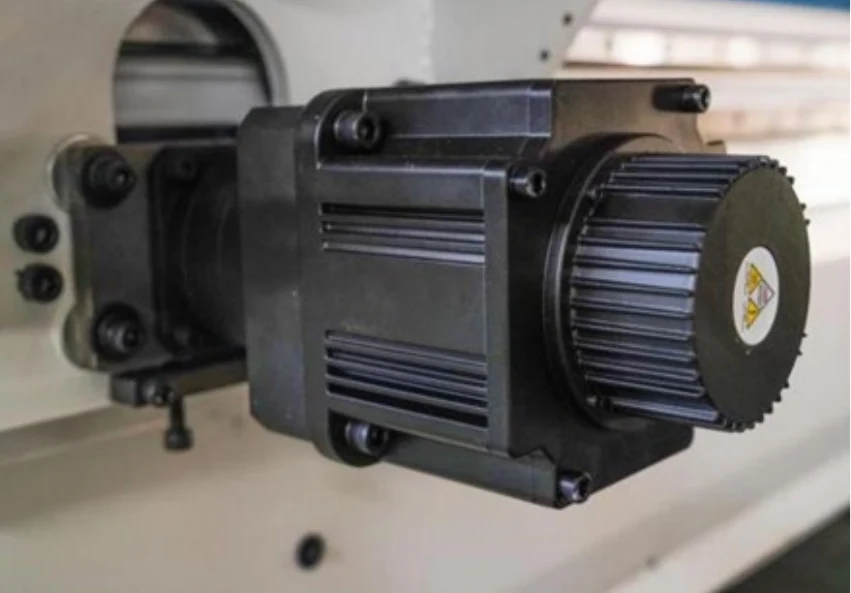

Сервомоторы и приводы
Сервоприводы обеспечивают точное перемещение каждой оси.

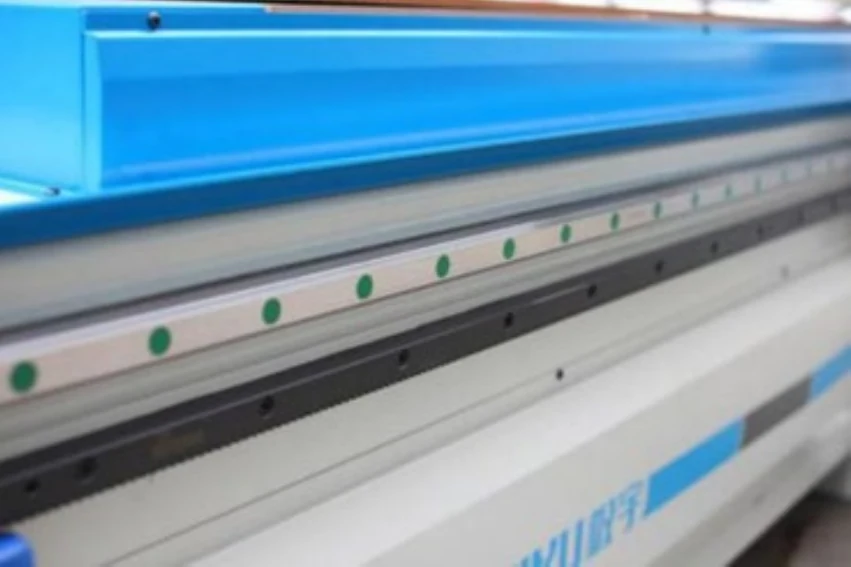

Перемещение по осям X и Y
Линейные направляющие и косозубая реечная передача обеспечивают высокую несущую способность и точность.

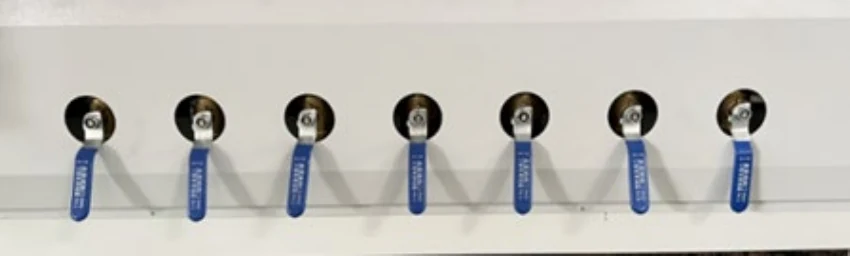

Управление вакуумными зонами
Семь независимых переключателей позволяют управлять вакуумом на рабочей поверхности для обработки заготовок разного размера.

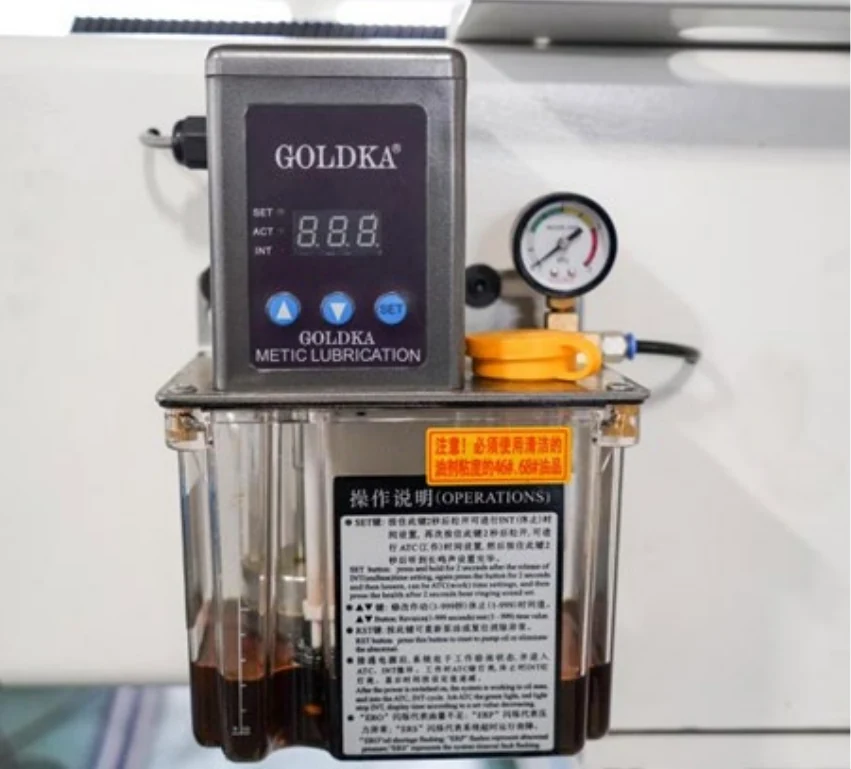

Система смазки
Автоматическая подача масла к узлам через установленные регламентом интервалы.

Инвертор
Преобразователь частоты мощностью 11 кВт.

Гидравлический загрузочный стол
Подъём выполняется с помощью электропривода. Оптические датчики обеспечивают точность позиционирования пачки материала.

Разгрузочные столы
Оптические датчики автоматически останавливают конвейер для разгрузки деталей и запускают его после освобождения приёмной зоны. Аспирационная система на выходе удаляет пыль и стружку.

Поворотный робот загрузки
Автоматически переносит листы плитного материала от загрузочного стола на два фрезерных станка с ЧПУ в соответствии с программой обработки.
