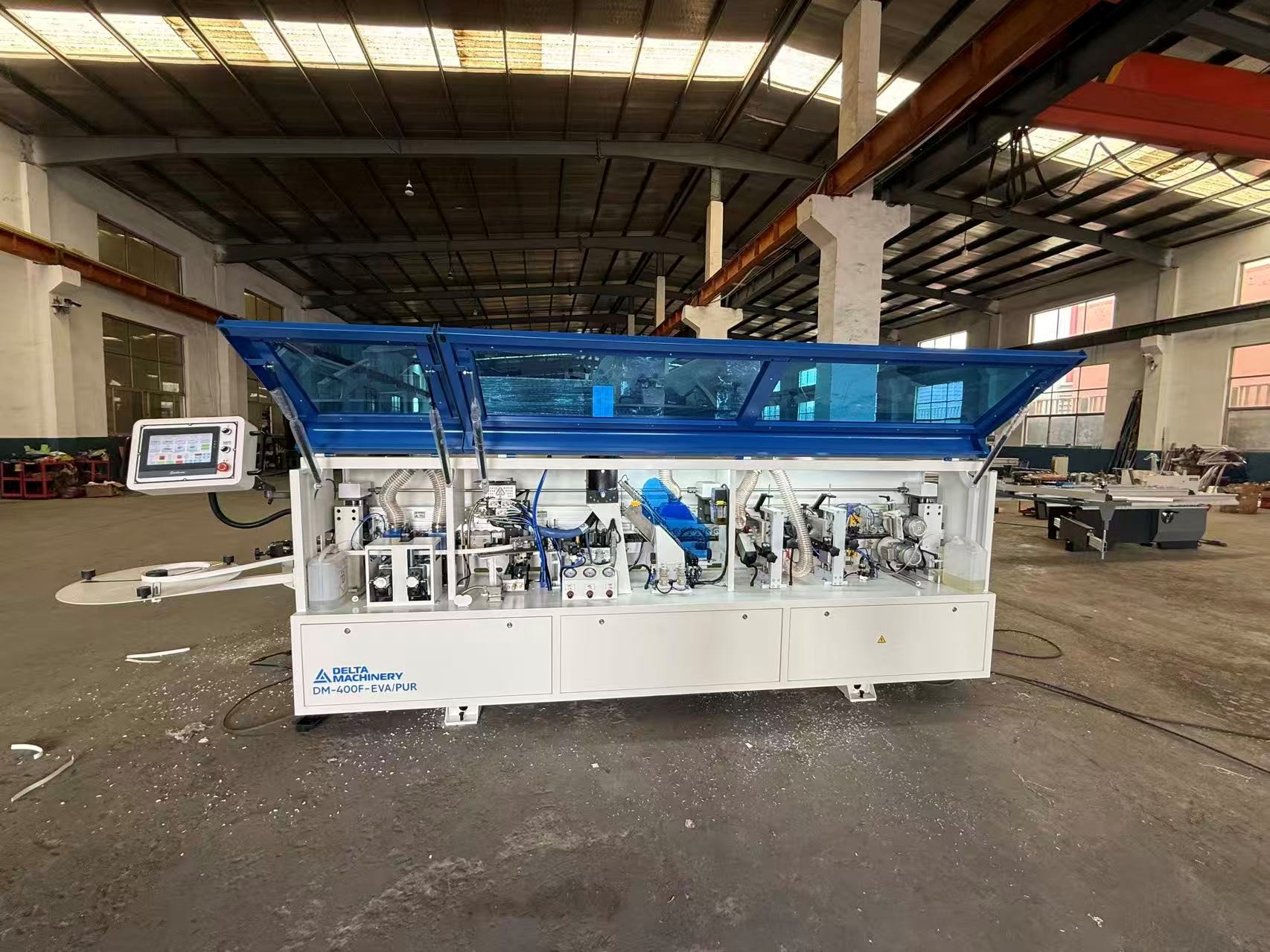

Назначение
Предназначен для облицовывания прямолинейных кромок плитных материалов рулонными кромками АБС, ПВХ и полосовым кромочным материалом.

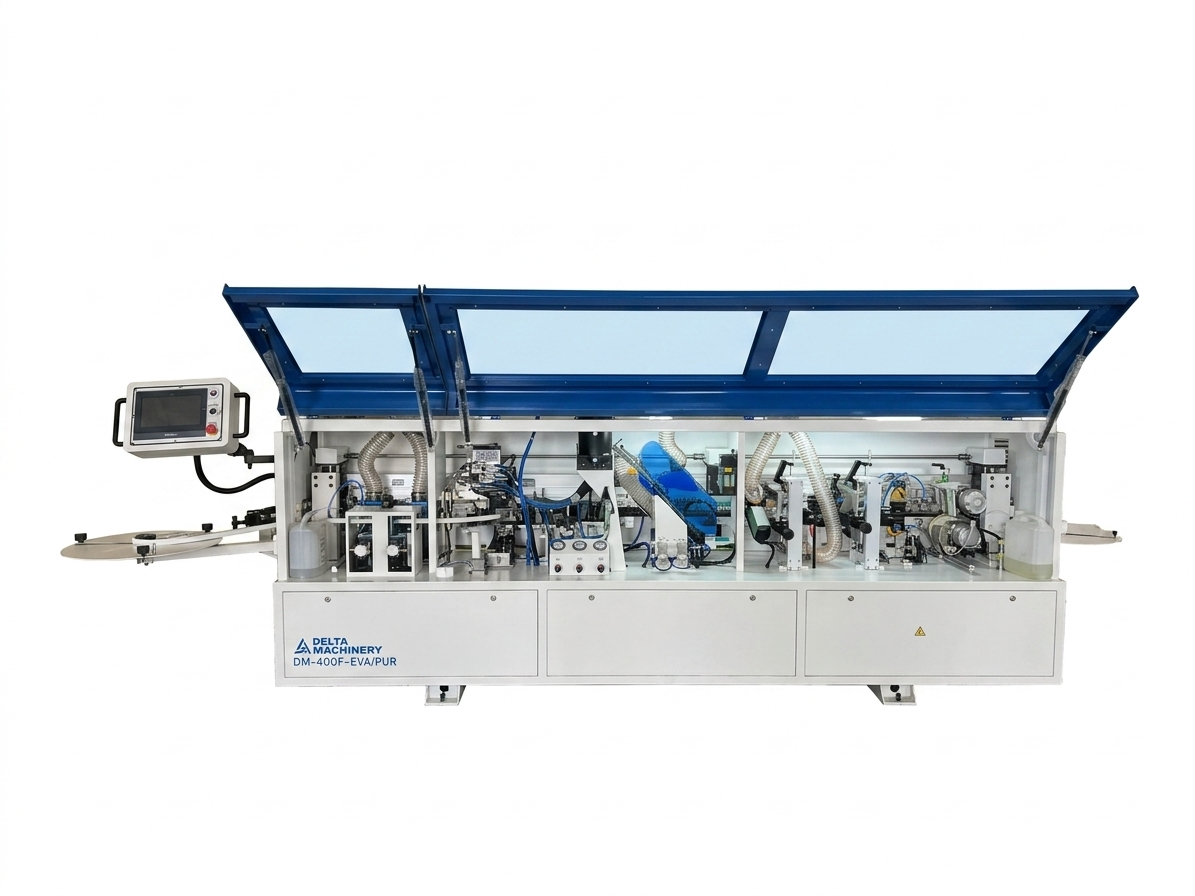

Почему нужно выбрать DM-400F PUR/EVA и чего нет у многих конкурентов?
- Русифицированный пульт с регулировкой в любом положении для удобства оператора.
- Алмазные фрезы на прифуговке уже в базе высотой 50мм. Прифуговка в отдельном отсеке-стружка и пыль не загрязняет клеевой узел.
- Гибридная клеевая станция. Два типа клея переключение за 5 минут.
- Герметичная PUR ванна + Верхняя EVA ванна.
- Хранение PUR до 30 дней.
- Активный прижимной ролик с мотором- нет «увода» кромок.
- Система контроля давления воздуха на торцовочном узле.
- Нестинговые копиры фрезерного узла и цикли в базе-клейте на деталях с отверстиями.
- Система плоской цикли со сдвоенными ножами и управлением с помощью пневматики.
- Качественные электрокомпоненты VEICHI, дополнительный запас надежности-для каждого узла-собственный инвертор.

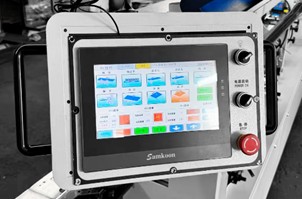

ПУЛЬТ УПРАВЛЕНИЯ
Информативный и интуитивно понятный в управлении русифицированный пульт PLC c информированием о работе системы станка и активацией рабочих узлов.
ОПОРНЫЙ КРОНШТЕЙН
Позволяет позиционировать пульт управления в любой удобной оператору плоскости, в том числе под углом.

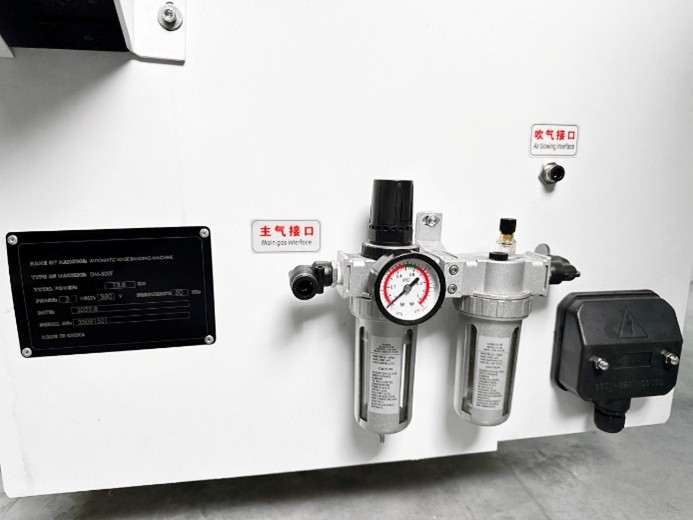

БЛОК ПОДГОТОВКИ ВОЗДУХА
Регулировка давления и точный контроль подачи воздуха. Состоит из резервуара с маслом для смазки системы масляным туманом, фильтра тонкой очистки и блока контроля распределения.
СИСТЕМА ОПРЕДЕЛЕНИЯ ИНТЕРВАЛА ПОДАЧИ ДЕТАЛИ
Предназначена для фиксированного расстояния между заготовками для повышения производительности и обеспечения безопасной работы каждого узла.

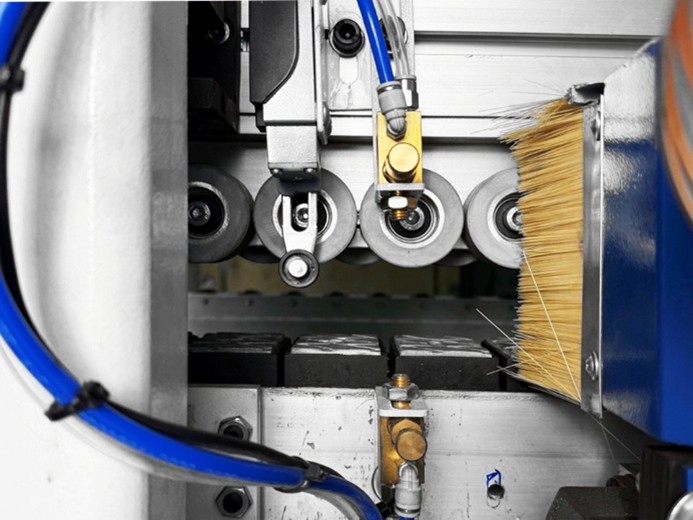

СИСТЕМА НАНЕСЕНИЯ РАЗДЕЛИТЕЛЬНОЙ ЖИДКОСТИ
Система нанесения разделительной жидкости для нанесения на верхнюю и нижнюю пласть детали для безупречной чистоты изделия на выходе из станка.

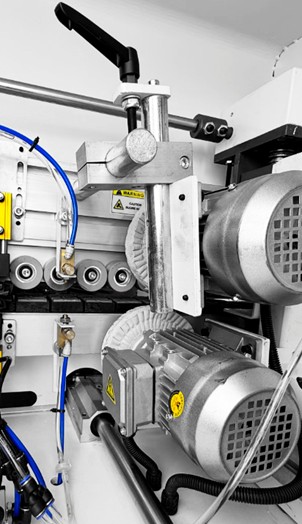

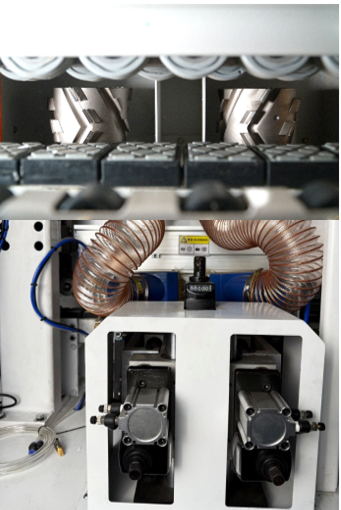

УЗЕЛ ПРЕДВАРИТЕЛЬНОГО ФРЕЗЕРОВАНИЯ
Для предварительной прифуговки заготовки перед приклеиванием кромки. Удаляет сколы и паз от подрезной пилы Узел оснащен 2 высокооборотистыми моторами по 1,8 кВт каждый. В базовой комплектации установлены алмазные фрезы высотой 50мм.
Узел прифуговки расположен в отдельном отсеке и оснащен просчитанной до мелочей системой отведения стружки и пыли. Это исключает попадание мусора и пыли в зону приклеивания кромочного материала и препятствует загрязнению клеевого состава на наносящем ролике.
РЕГУЛИРОВКА ВЕЛИЧИНЫ ФРЕЗЕРОВКИ
Регулировка величины фрезеровки материала осуществляется с помощью цифрового счетчика.

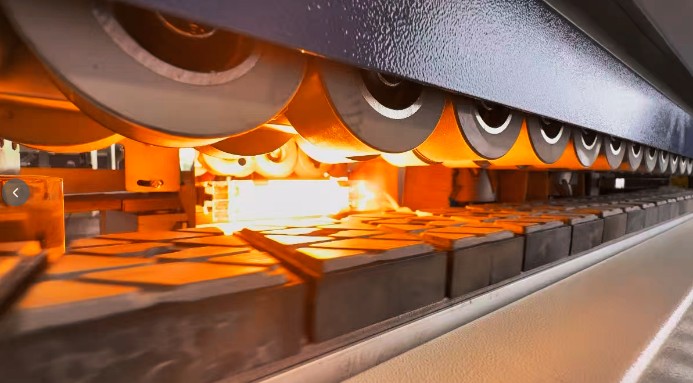

ЛАМПА НАГРЕВА
Предназначена для прогрева торца детали перед нанесением клеевого состава роликом, что значительно улучшает показатели адгезии.

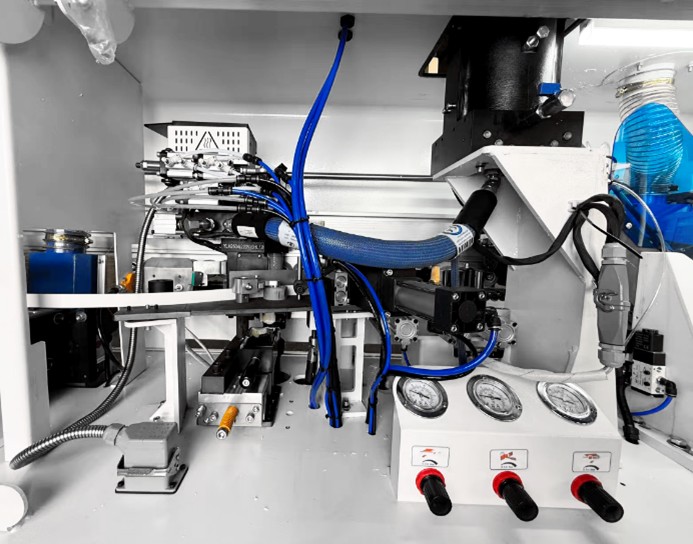

ГИБРИДНАЯ КЛЕЕВАЯ СТАНЦИЯ ДЛЯ ДВУХ КЛЕЕВЫХ СОСТАВОВ PUR/EVA
Практичное и универсальное решение, для тех, кому необходимо приклеивать кромку на PUR составы, но полностью отказываться от работы на EVA нет желания.
В данной гибридной системе реализована возможность работы на одной клеевой станции с двумя совершенно разными клеевыми составами.
ВЕРХНЯЯ КЛЕЕВАЯ ВАННА ДЛЯ EVA
Самое практичное решение с возможностью быстрой выгрузки клеевого состава + Герметичная PUR-ванна - полноценная система дозирования и длительного хранения PUR-составов под объем 2кг или менее. Дозирование полиуретановых составов производится через обогреваемый шланг, процесс нанесения контролируется с помощью оптического датчика.
Переключение между двумя типами накопителей клея PUR и EVA, производится с пульта, сам алгоритм перехода физически занимает не более 5-10минут. Вам не нужно ежедневно пользоваться очистителями и вырабатывать PUR-состав в «ноль». PUR- станция полностью герметична и клеевой PUR-состав может храниться в ней до 30 дней. Так же в PUR-станции можно использовать и EVA-клей. Особенно удобно для тех, кто работает с разными цветами EVA-клея.

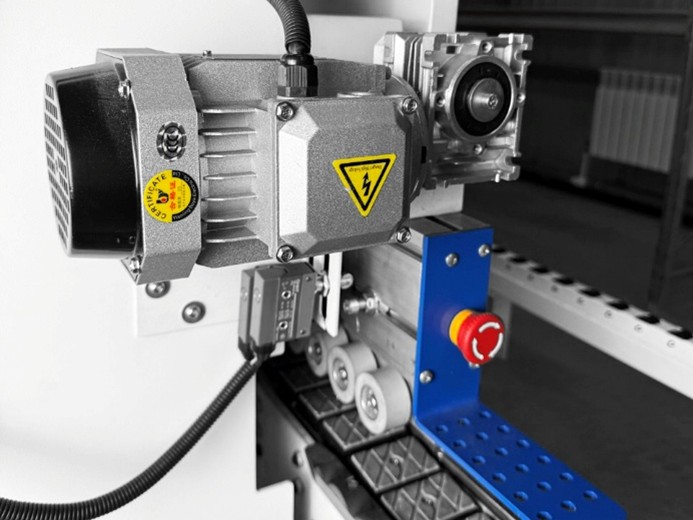

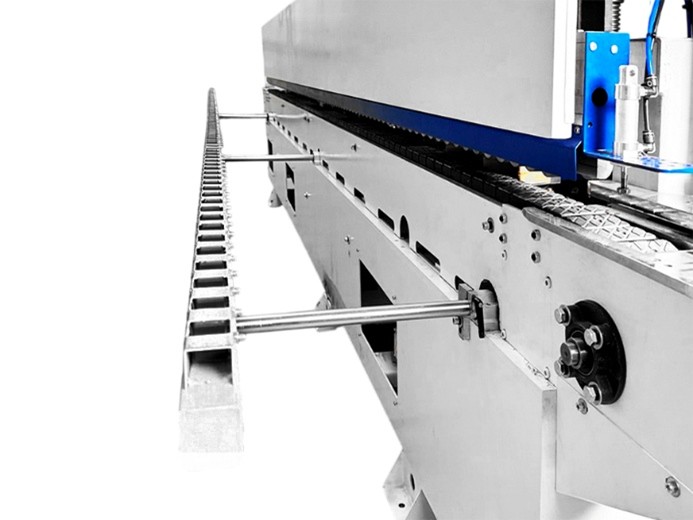

ВЫДВИЖНАЯ ОПОРА ДЛЯ ПОДДЕРЖКИ КРУПНОГАБАРИТНЫХ ДЕТАЛЕЙ
Соответствует нормам СЕ. В случае обрыва шлифовальной ленты, станок автоматически останавливается для обеспечения безопасности работы оператора.

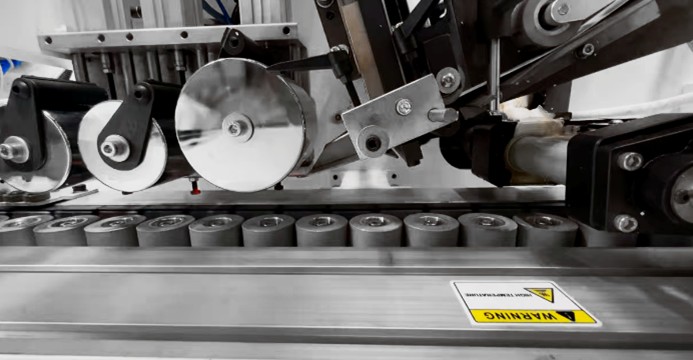

РЕГУЛИРОВКА ВЕРХНЕЙ ПРИЖИМНОЙ ТРАВЕРСЫ
Прижимная траверса изготовлена из специального профиля с установленными обрезиненными роликами и позволяет регулировать высоту подъёма от 8 до 55 мм. Регулируется с пульта на необходимую высоту с помощью электромотора.

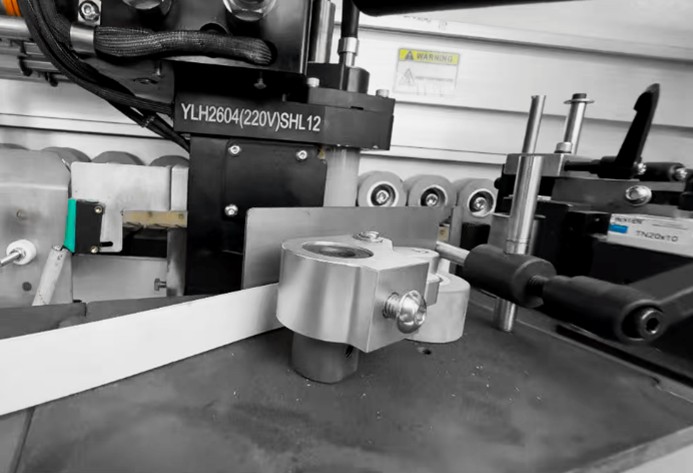

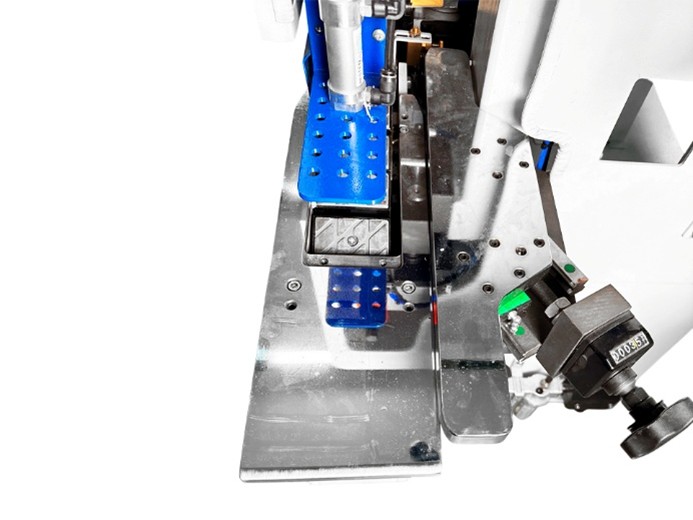

УЗЕЛ ПОДАЧИ РУЛОННОГО И ПОЛОСОВОГО КРОМОЧНОГО МАТЕРИАЛА
Узел подачи кромки точно и деликатно подает кромочный материал в зону приклеивания, обеспечивая минимальный свес кромки в начале детали. Может работать с рулонным кромочным материалом толщиной от 0,4 до 3 мм и с полосовым кромочным материалом.
Боковой прижимной ролик с пружинным механизмом и системой обратного стопора надежно фиксирует кромочный материал, предотвращая обратный ход кромки в сторону рулона, что исключает брак при приклеивании.
БЛОК ПРИЖИМНЫХ РОЛИКОВ С ПНЕВМАТИЧЕСКИМ УПРАВЛЕНИЕМ
Оснащен высоко оборотистыми двигателями 12000 об/мин; совершают движение по линейным направляющим, обеспечивает точное торцевание в размер. В зоне работы пильных дисков установлен аспирационный зонд увеличенного размера эффективно отводящий статическую стружку, образовывающуюся при обработке пилой кромок 1,2 и 3 мм. Дополнительная шторка создает в зоне отвода продуктов пиления формирование правильного воздушного потока для еще более эффективного отвода мусора и предотвращает «отскок» стружки в стороны. Эффективная аспирация исключает попадание мусора на копиры и обеспечивает точное торцевание.
ТОРЦОВОЧНЫЙ УЗЕЛ С ДВУМЯ ВЫСОКОЧАСТОТНЫМИ МОТОРАМИ
Оснащен высоко оборотистыми двигателями 12000 об/мин; совершают движение по линейным направляющим, обеспечивает точное торцевание в размер. В зоне работы пильных дисков установлен аспирационный зонд увеличенного размера эффективно отводящий статическую стружку, образовывающуюся при обработке пилой кромок 1,2 и 3 мм. Дополнительная шторка создает в зоне отвода про-дуктов пиления формирование пра-вильного воздушного потока для еще более эффективного отвода му-сора и предотвращает «отскок» стружки в стороны. Эффективная аспирация исключает попадание мусора на копиры и обеспечивает точное торцевание.

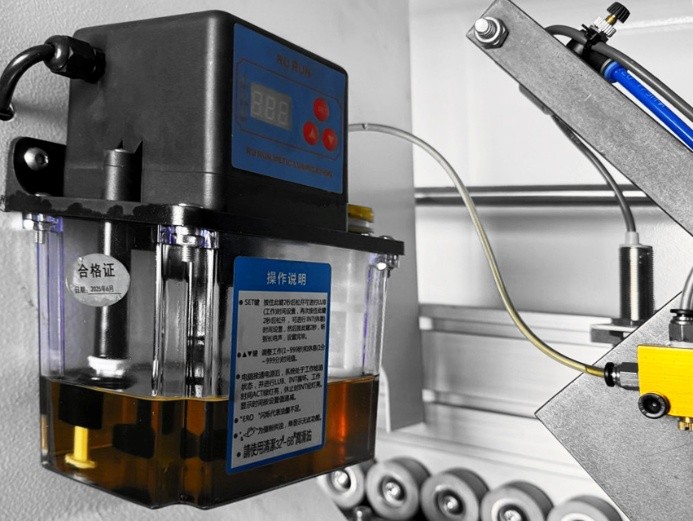

СИСТЕМА АВТОМАТИЧЕСКОЙ СМАЗКИ
Подает смазочный материал в автоматическом режиме, учитывая выставленное на контроллере время сервисного обслуживания.
РЕЛЕ ДАВЛЕНИЯ
Предназначено для обеспечения безопасной и корректной работы торцовочного узла. В случае внезапного отключения компрессора, система проконтролирует нештатную ситуацию и остановит станок, что бы избежать механические по-вреждения узлов торцевания

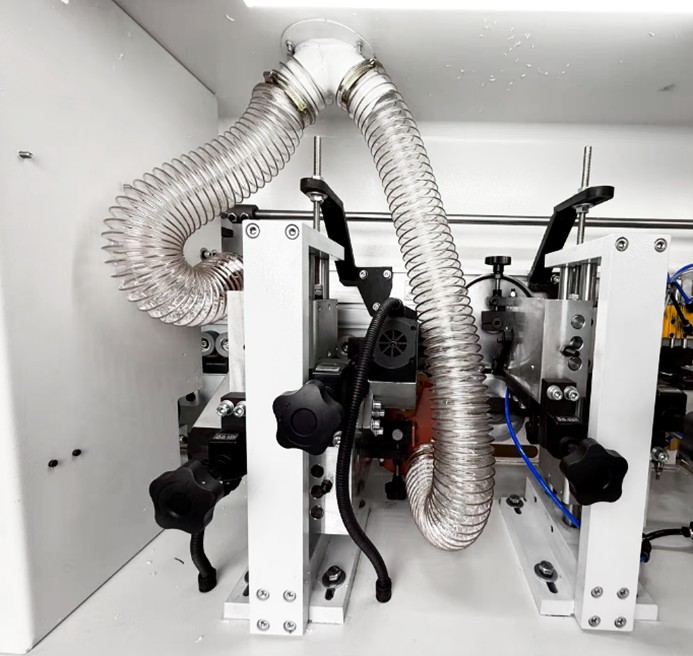

ФРЕЗЕРНЫЙ УЗЕЛ ДЛЯ СНЯТИЯ СВЕСОВ
Не просто фрезер - работaете с технологией NESTING или хотите сверлить технологические отверстия в деталях (например, под петлю 35мм или «эксцентрик» 15мм) до процесса приклеивания кромки? Мы это предусмотрели! Оснащение «нестинговыми» копирами уже в базовой комплектации. Можно не переживать что «копир провалиться в отверстие» и неправильно обработает кромку. Ну и конечно же 18000об/мин на каждой из фрез.
ЦИКЛЕВОЧНЫЙ УЗЕЛ С РАДИУСНЫМИ НОЖАМИ R=2 ММ
Циклевочный агрегат для кромок толщиной 2 мм с нестинговыми копирами и радиусными ножами безупречно обработает толстые кромки. Система обдува зоны резания «поднимает» срезанную кромочную нить и уводит ее в сторону, не позволяя ей попасть под копир и испортить радиус.

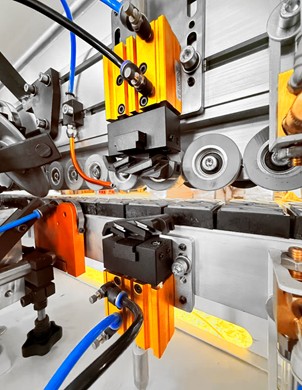

УЗЕЛ ПЛОСКОЙ ЦИКЛИ
Абсолютно новая и усовершенствованная конструкция узла с системой контроля съема реализованная на копирах увеличенной площади и применении решения с двумя ножами на каждой из сторон. Управляется с помощью пневматики.
Предназначена для удаления остатков клея с клеевого соединения. Расположение копира практически вплотную к краю детали и система «поэтапного» снятия слоя двумя ножами, исключает брак при обработке.
В случае работы с «фактурными» материалами, быстро деактивируется из цикла обработки с помощью пневматического переключателя.
СИСТЕМА НАНЕСЕНИЯ ОЧИСТИТЕЛЬНОЙ ЖИДКОСТИ
Перед процессом полировки распыление чистящего средства эффективно удаляет излишки клея и другие загрязнения с детали.

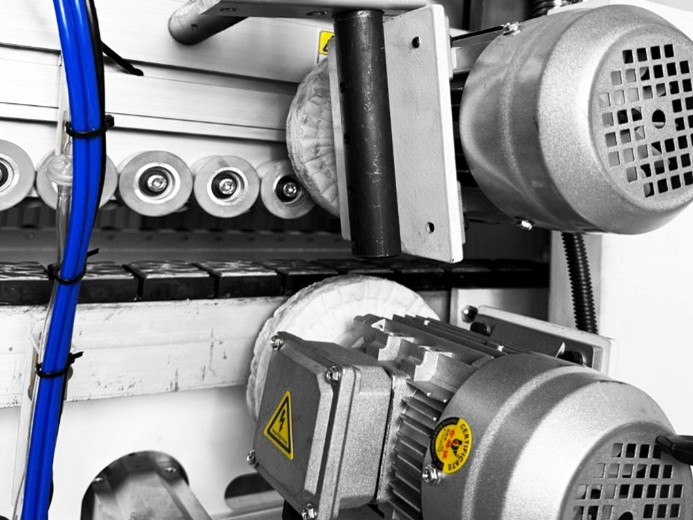

УЗЕЛ ПОЛИРОВКИ
Оснащен двумя моторами полировальными кругами, имеет возможность регулировки по осям.

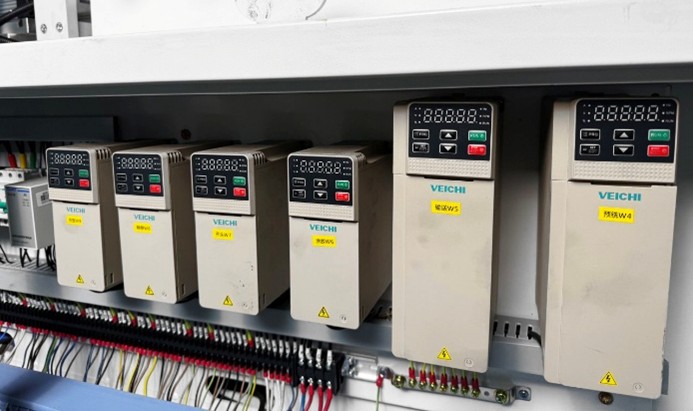

ЭЛЕКТРОКОМПОНЕНТЫ
Для сборки электрошкафа станка применяются только качественные компоненты. Для каждого исполнительного узла используется собственный инверторы VEICHI.
